?CMPA9396025 X波段功率放大器CREE
發布時間:2023-11-15 16:56:25 瀏覽:667

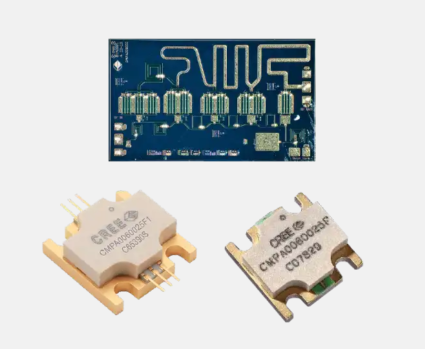

Wolfspeed的CMPA9396025S是專門針對9.3-9.6GHz設計的GaNMMIC,結構簡單,工作效率高;這使之成為船舶雷達放大器應用領域的最佳選擇。CMPA9396025S在100us脈沖寬度和10%占空比下具備25W額定功率。50Ω;3級MMIC選用塑料表面貼裝技術封裝。
特征
9.0–10.0GHz工作
30W典型輸出功率
27dB額定功率增益值
50Ω適配,易于使用
塑料表面貼裝技術封裝;6x6mmQFN
應用領域
船用雷達
軍用雷達
Product SKU | Technology | Frequency Min | Frequency Max | Peak Output Power | Gain | Efficiency | Operating Voltage | Form | Package Type |
CMPA9396025S-AMP1 | GaN on SiC | 9 GHz | 10 GHz | 35 W | 27 dB | 45% | 40 V | Evaluation Board | Plastic |
CMPA9396025S | GaN on SiC | 9 GHz | 10 GHz | 35 W | 27 dB | 45% | 40 V | Packaged MMIC | Plastic |
