ADM-0026-5929SM表面貼裝封裝寬帶分布式放大器 Marki現貨代理
發布時間:2018-06-08 15:50:40 瀏覽:2094
Marki的ADM-0026-5929SM是采用4mm QFN表面貼裝封裝的寬帶高效GaAs PHEMT分布式放大器。它旨在為T3混頻器提供最佳LO驅動,并為165 mA電流提供13 dB典型增益和20 dBm典型飽和輸出功率。擴展的高頻增益可改善諧波產生和上升時間,提高T3線性。ADM-0026-5929SM采用5-7 V正偏壓和可選的帶外偏壓三極管的負電壓偏置。其他應用包括時鐘信號和其他通用驅動程序在電子戰和測試測量中的應用。ADM-0026-5929SM是競爭GaAs PHEMT分布式放大器的極佳替代品。
品牌
型號
描述
貨期
庫存
Marki
ADM-0026-5929SM
頻率:DC至26.5 ,噪聲系數(dB)5.5
現貨
99
ADM-0026-5929SM電氣規格 -以50歐姆系統測量的規格。
參數
頻率
敏
典型
馬克斯
(千兆赫)
飽和輸出輸入(dBm)
DC至26.5
+5
+10
+12
輸出1 dB壓縮(dBm)
+15
具有負偏壓的飽和輸出功率(dBm)
+20
具有負偏壓的小信號增益(dB)
13
回波損耗(dB)
14
噪聲系數(dB)
5.5
三階輸出截點(dBm)
26
偏置要求,外部(mA)
Vd:+5.0至+7.0 / Vg:-0.25伏
165
Vd:+5.0至+7.0 / Vg:0伏
225

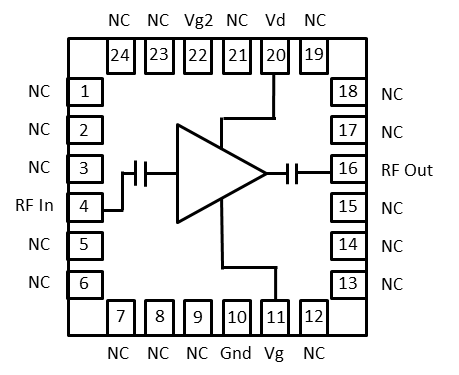

ADM-0026-5929SM結構圖
