?Mi-Wave波導型交叉導定向耦合器
發布時間：2023-10-16 16:52:00 瀏覽：831

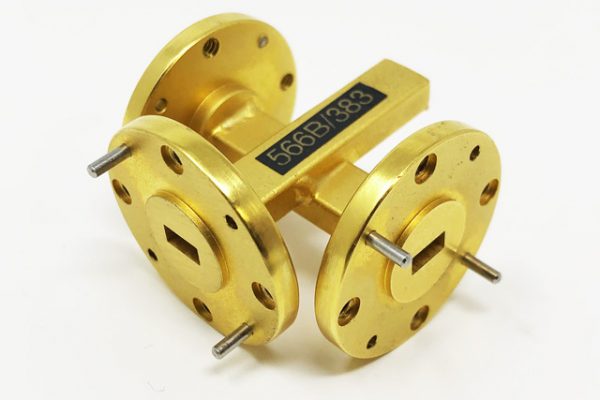

Mi-Wave的566系列交叉導耦合器一般由兩個相互成直角的波導組合而成，通過中小型耦合槽銜接，耦合槽的規格、位置方向決定著設備的耦合和方向性。Mi-Wave波導型交叉導定向耦合器所有的端口均適合于采樣或注入能量，并清晰地標識以指示耦合方向。
應用領域
566系列交叉導定向耦合器提供一種高效的方法來采樣功率或將信號導入波導光纖傳輸。
特征
?全波段操作
?規格緊湊型
?低駐波比
?穩固的構造
應用領域
?檢測系統
?發射器應用/假負載
?通訊衛星
?微波功放器
?源均衡
?5G和6G
Mi-Wave是商用型和軍工用毫米波產品全球領航者，可以提供毫米波器件和模塊解決方案。產品線涵蓋：放大器、混頻器、衰減器、濾波器、開關、T/R、天線、反射鏡等，所包含頻率高達320GHz.
深圳市立維創展科技有限公司授權代理銷售Mi-Wave毫米波產品，歡迎咨詢。
詳情了解Mi-Wave請點擊：http://www.imhgnv.cn/brand/52.html
模型 | 頻率 （GHz） | 耦合值 （dB） | 方向性 （dB） | 駐波比 | 重量（oz） | RF端口 |
566K-20/595 | 18-26.5 | 20 | 15 | 1.15 | 3 | WR-42 波導，UG-595 |
566K-30/595 | 18-26.5 | 30 | 15 | 1.15 | 3 | WR-42 波導，UG-595 |
566K-40/595 | 18-26.5 | 40 | 15 | 1.15 | 3 | WR-42 波導，UG-595 |
566K-50/595 | 18-26.5 | 50 | 15 | 1.15 | 3 | WR-42 波導，UG-595 |
566A-20/599 | 26.5-40 | 20 | 15 | 1.15 | 3 | WR-28 波導，UG-599 |
566A-30/599 | 26.5-40 | 30 | 15 | 1.15 | 3 | WR-28 波導，UG-599 |
566A-40/599 | 26.5-40 | 40 | 15 | 1.15 | 3 | WR-28 波導，UG-599 |
566A-50/599 | 26.5-40 | 50 | 15 | 1.15 | 3 | WR-28 波導，UG-599 |
566B-20/383 | 33-50 | 20 | 15 | 1.15 | 3 | WR-22 波導、UG-383 |
566B-30/383 | 33-50 | 30 | 15 | 1.15 | 3 | WR-22 波導、UG-383 |
566B-40/383 | 33-50 | 40 | 15 | 1.15 | 3 | WR-22 波導、UG-383 |
566B-50/383 | 33-50 | 50 | 15 | 1.15 | 3 | WR-22 波導、UG-383 |
566U-20/383 | 40-60 | 20 | 15 | 1.15 | 3 | WR-19 波導，UG-383 |
566U-30/383 | 40-60 | 30 | 15 | 1.15 | 3 | WR-19 波導，UG-383 |
566U-40/383 | 40-60 | 40 | 15 | 1.15 | 3 | WR-19 波導，UG-383 |
566U-50/383 | 40-60 | 50 | 15 | 1.15 | 3 | WR-19 波導，UG-383 |
566V-20/383 | 50-75 | 20 | 20 | 1.2 | 2 | WR-15 波導，UG-385 |
566V-30/383 | 50-75 | 30 | 20 | 1.2 | 2 | WR-15 波導，UG-385 |
566V-40/383 | 50-75 | 40 | 20 | 1.2 | 2 | WR-15 波導，UG-385 |
566V-50/383 | 50-75 | 50 | 20 | 1.2 | 2 | WR-15 波導，UG-385 |
