?8路功率分配器和組合器SMA型ARRA
發布時間：2023-09-18 16:48:29 瀏覽：800
功率分配器和組合器在全球范圍內適用于微波射頻、中高頻和微波系統的無源器件。
ARRA提供倍頻程、多倍頻程和窄帶規格的多路功率分配器和組合器。8路功率分配器和組合器包含0.005至18.0GHz不同頻率段，在輸出接口之間提供高隔離度，并且具有優異的波動幅度和相位均衡。針對倍頻程和多倍頻程規格，插入損耗在18GHz范圍內一般強于1dB。所有的規格在18GHz范圍內的最糟情況波動幅度均衡為±0.5dB，而最糟情況相位均衡為±6度。
8路功率分配器和組合器適用于航天航空和商業市場，并適合于航空航天、有線和無線通信系統，其中射頻微波信號需要以最低的波動幅度和諧波失真進行調整或組合。
一般規格
頻率段：0.005至16.0GHz
射頻功率：均值35瓦，最高值1kW（負載VSWR1.3）
射頻連接器：SMA母頭
材料：主體：鋁
射頻連接器：MIL-C-39012
表層處理：ARRA藍色，滿足MIL-C-22750

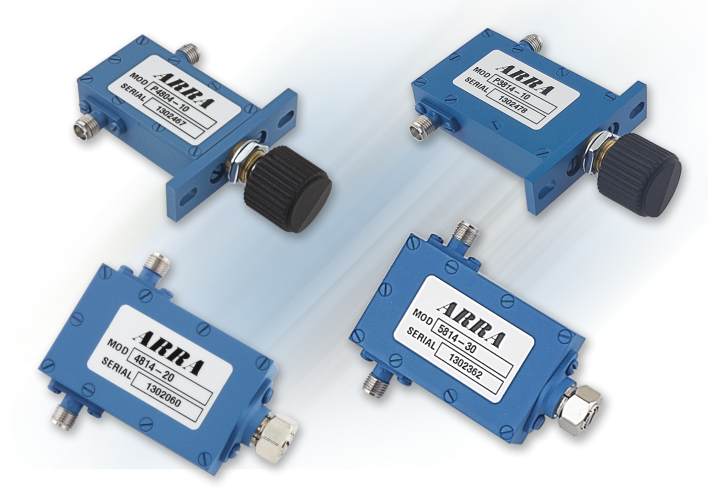

ARRA為美國知名的微波元件制造商，擅長于同軸和波導接口產品，ARRA產品線包含：衰減器、直流隔置、耦合器、功分器、合路器、移相器、開關等。ARRA產品標準符合MIL-Q-9858A和MIL-I-45208,并滿足NASA和航天標準。
深圳市立維創展科技有限公司，授權代理銷售ARRA產品，歡迎客戶咨詢。
詳情了解ARRA請點擊：http://www.imhgnv.cn/brand/48.html
倍頻程和多倍頻程 SMA 模型 |
頻率范圍
(GHz) | 隔離度
（MIN dB） | 駐波比
（MAX） | 插入損耗
（MAX dB） | 幅度平衡
（±dB） | 相位平衡
(±Deg) | 大綱 | 型號 |
0.005-0.5 | 18 | 1.60 | 1.25 | 0.4 | 3 | 1 | 0200-8 |
1.0-2.0 | 20 | 1.45 | 0.70 | 0.3 | 5 | 2 | 3200-8 |
0.75-4.0 | 20 | 1.60 | 1.20 | 0.4 | 5 | 3 | 2-4200-8 |
1.0-4.0 | 20 | 1.60 | 1.20 | 0.4 | 5 | 3 | 3-4200-8 |
2.0-4.0 | 18 | 1.60 | 1.00 | 0.4 | 5 | 4 | A4200-8 |
4.0-8.0 | 15 | 1.60 | 1.50 | 0.5 | 6 | 5 | A5200-8 |
8.0-12.4 | 17 | 1.50 | 1.50 | 0.5 | 8 | 6 | A6200-8 |
8.0-16.0 | 17 | 1.60 | 1.75 | 0.5 | 8 | 6 | 6-9200-8 |
特殊窄帶 SMA 型號 |
頻率范圍
(GHz) | 隔離度
（MIN dB） | 駐波比
（MAX） | 插入損耗
（MAX dB） | 幅度平衡
（±dB） | 相位平衡
（±dB） | 大綱 | 型號 |
0.9-1.3 | 22 | 1.35 | 0.7 | 0.3 | 3 | 2 | 2200-8Y |
2.0-2.5 | 18 | 1.45 | 1.0 | 0.4 | 5 | 4 | A4200-8X |
3.7-4.2 | 18 | 1.50 | 1.0 | 0.4 | 5 | 5 | B4200-8Y |
3.7-6.4 | 16 | 1.75 | 1.6 | 0.4 | 6 | 5 | A5200-8X |
5.4-5.9 | 16 | 1.60 | 1.6 | 0.4 | 5 | 5 | A5200-8Y |
5.7-6.4 | 16 | 1.60 | 1.6 | 0.4 | 5 | 5 | A5200-8Z |
7.2-8.4 | 17 | 1.50 | 1.0 | 0.5 | 7 | 6 | A6200-8Y |
9.0-10.5 | 17 | 1.50 | 1.0 | 0.5 | 7 | 6 | A6200-8X |
11.7-14.5 | 17 | 1.50 | 1.5 | 0.5 | 8 | 6 | 9200-8X |
14.0-15.5 | 17 | 1.50 | 1.5 | 0.5 | 8 | 6 | 9200-8Z |
