?SM/SMP插座Ironwood
發布時間：2023-09-15 16:55:12 瀏覽：815

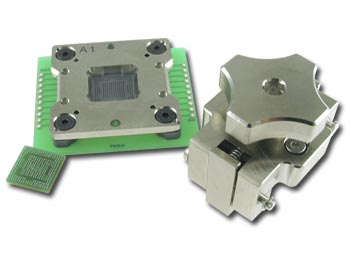

Ironwood的SM/SMP插座是種特殊的觸點，具備根據專用導電性配方穩定在一起高精度銀球。這些導電性柱（直徑對于50Ω阻抗進行優化）安裝在具備專利實芯的非導電性柔韌性彈性體基材中，能夠增強耐用度和隨著時間、溫度和循環的穩定性能。這種柔韌性基材極其柔順且具有彈性，當力清除時，導電性柱能夠恢復到原始樣式。SM/SMP插座解決方案主要用于0.25mm至1.27mmLGA、BGA、QFN、CSP、POP、WLP和其它封裝。
SM/SMP插座還能選用處在導電性柱頂端的保障柱塞單位矩陣（鍍金銅圓柱體）。SM/SMP插座可保障導電性柱免遭各種焊球頁面的污染。能迅速替換的柱塞單位矩陣能夠在最終產品測試期間最大限度減少關機時間。SM/SMP插座的產品類型代碼是SMP。
Ironwood Electronics SM/SMP插座是中小型插座，與其它Ironwood插座系列兼容，適用于開關觸點以測試不同的技術應用。SM/SMP插座在芯片周邊需要比實際上封裝尺寸大概2.5mm的額外區域，僅使用極小的PCB區域。有很多種外蓋可以選擇，例如旋轉蓋、帶波形彈簧的翻蓋蓋、提供縮緊力的雙閂鎖蓋。如果關注導熱問題，能夠在各種類型的外蓋中間集成化一個熱管散熱器，以消散更是高達100w的功率。
SM/SMP插座的常見規格包括：
邊緣管腳超出40GHz帶寬@-1dB
接觸電阻少于15mOhms
自感現象少于0.21nH
0.15pF下列電容
溫度范圍-55C至+150C
應用保護柱塞矩陣時，插進/撥出壽命超出500、000次循環往復
14°C溫升時的額定電壓為所有管腳4安培
能夠使用三種選擇來組裝SM/SMP插座。SM/SMP插座能夠使用硬件安裝，需要螺釘孔，而且可以定位于目標板里。如果無法在目標板里鉆孔，則另一個選擇是環氧樹脂膠安裝插座。環氧樹脂膠安裝插座應用環氧樹脂膠和特殊體制將插座安裝在目標板里。第三種選擇是應用SMT虛擬設備底座。SMT虛擬設備底座底部控球，與元器件陣列精準匹配，并且具有適用于插座安裝的硬件。
Ironwood Electronics產品已通過ISO 9001：2015、RoHS和ITAR認證。Ironwood Electronics電子產品線包括插座、適配器、測試系統定制等。 深圳市立維創展科技授權代理Ironwood Electronics產品，在中國區銷售與技術服務支持。歡迎咨詢。
詳情了解Ironwood請點擊：http : //www.imhgnv.cn/public/brand/45.html
SM-AQFN-7000
QFN插座；銀粒子彈性體
節距（毫米）：0.67
引腳數：100
IC尺寸X （毫米）：10:00
IC尺寸Y （毫米）：10:00
插座蓋：旋轉
SM-BGA-9000
BGA插座；銀粒子彈性體
節距（毫米）：0.80
引腳數：729
IC尺寸X （毫米）：23:00
IC尺寸Y （毫米）：23:00
IC陣列X：27
IC陣列Y：27
散熱器：是的
IC 頂面：模帽
插座蓋：旋轉
SM-BGA-9006
BGA插座；銀粒子彈性體
節距（毫米）：0.80
引腳數：361
IC尺寸X （毫米）：16:00
IC尺寸Y （毫米）：16:00
IC陣列X：19
IC陣列Y：19
散熱器：不
IC 頂面：平坦的
插座蓋：旋轉
SM-BGA-9007
BGA插座；銀粒子彈性體
節距（毫米）：0.75
引腳數：102
IC尺寸X （毫米）：9.75
IC尺寸Y （毫米）：6.00
IC陣列X：13
IC陣列Y：8
散熱器：不
IC 頂面：平坦的
插座蓋：旋轉
SM-BGA-9009
BGA插座；銀粒子彈性體
節距（毫米）：1.00
引腳數：680
IC尺寸X （毫米）：40:00
IC尺寸Y （毫米）：40:00
IC陣列X：39
IC陣列Y：39
散熱器：不
IC 頂面：平坦的
插座蓋：翻蓋式
SM-BGA-9010
BGA插座；銀粒子彈性體
節距（毫米）：0.80
引腳數：564
IC尺寸X （毫米）：21:00
IC尺寸Y （毫米）：21:00
IC陣列X：25
IC陣列Y：25
散熱器：是的
IC 頂面：平坦的
插座蓋：翻蓋式
SM-BGA-9011
BGA插座；銀粒子彈性體
節距（毫米）：1.27
引腳數：224
IC尺寸X （毫米）：23:00
IC尺寸Y （毫米）：23:00
IC陣列X：18
IC陣列Y：18
散熱器：是的
IC 頂面：平坦的
插座蓋：旋轉
SM-BGA-9012
BGA插座；銀粒子彈性體
節距（毫米）：0.75
引腳數：74
IC尺寸X （毫米）：9.76
IC尺寸Y （毫米）：6.00
IC陣列X：13
IC陣列Y：8
散熱器：不
IC 頂面：平坦的
插座蓋：翻蓋式
SM-BGA-9013
BGA插座；銀粒子彈性體
節距（毫米）：1.27
引腳數：400
IC尺寸X （毫米）：27:00
IC尺寸Y （毫米）：27:00
IC陣列X：20
IC陣列Y：20
散熱器：不
IC 頂面：平坦的
插座蓋：旋轉
SM-BGA-9014
BGA插座；銀粒子彈性體
節距（毫米）：1.27
引腳數：484
IC尺寸X （毫米）：29:00
IC尺寸Y （毫米）：29:00
IC陣列X：22
IC陣列Y：22
散熱器：不
IC 頂面：平坦的
插座蓋：旋轉
SM-BGA-9015
BGA插座；銀粒子彈性體
節距（毫米）：0.75
引腳數：240
IC尺寸X （毫米）：13.76
IC尺寸Y （毫米）：13:00
IC陣列X：16
IC陣列Y：15
散熱器：不
IC 頂面：平坦的
插座蓋：翻蓋式
SM-BGA-9016
BGA插座；銀粒子彈性體
節距（毫米）：0.50
引腳數：320
IC尺寸X （毫米）：8.50
IC尺寸Y （毫米）：10.50
IC陣列X：16
IC陣列Y：20
散熱器：不
IC 頂面：平坦的
插座蓋：旋轉
SM-BGA-9018
BGA插座；銀粒子彈性體
節距（毫米）：0.80
引腳數：288
IC尺寸X （毫米）：15:00
IC尺寸Y （毫米）：15:00
IC陣列X：18
IC陣列Y：18
散熱器：不
IC 頂面：模帽
插座蓋：旋轉
SM-BGA-9019
BGA插座；銀粒子彈性體
節距（毫米）：1.00
引腳數：324
IC尺寸X （毫米）：19:00
IC尺寸Y （毫米）：19:00
IC陣列X：18
IC陣列Y：18
散熱器：是的
IC 頂面：模帽
插座蓋：翻蓋式
SM-BGA-9020
BGA插座；銀粒子彈性體
節距（毫米）：0.50
引腳數：81
IC尺寸X （毫米）：5.00
IC尺寸Y （毫米）：5.00
IC陣列X：9
IC陣列Y：9
散熱器：不
IC 頂面：平坦的
插座蓋：旋轉
SM-BGA-9021
BGA插座；銀粒子彈性體
節距（毫米）：0.80
引腳數：196
IC尺寸X （毫米）：12:00
IC尺寸Y （毫米）：12:00
IC陣列X：14
IC陣列Y：14
散熱器：不
IC 頂面：平坦的
插座蓋：旋轉
SM-BGA-9022
BGA插座；銀粒子彈性體
節距（毫米）：1.00
引腳數：388
IC尺寸X （毫米）：27:00
IC尺寸Y （毫米）：27:00
IC陣列X：26
IC陣列Y：26
散熱器：不
IC 頂面：平坦的
插座蓋：翻蓋式
SM-BGA-9023
BGA插座；銀粒子彈性體
節距（毫米）：0.50
引腳數：50
IC尺寸X （毫米）：5.00
IC尺寸Y （毫米）：5.00
IC陣列X：9
IC陣列Y：9
散熱器：不
IC 頂面：平坦的
插座蓋：旋轉
SM-BGA-9024
BGA插座；銀粒子彈性體
節距（毫米）：0.80
引腳數：1290
IC尺寸X （毫米）：31:00
IC尺寸Y （毫米）：31:00
IC陣列X：38
IC陣列Y：38
散熱器：是的
IC 頂面：模帽
插座蓋：翻蓋式
SM-BGA-9025
BGA插座；銀粒子彈性體
節距（毫米）：0.50
引腳數：788
IC尺寸X （毫米）：16:00
IC尺寸Y （毫米）：16:00
IC陣列X：30
IC陣列Y：30
散熱器：不
IC 頂面：平坦的
插座蓋：旋轉
