?HPB Single系列和 HPB Dual系列直流-直流轉換器PICO
發布時間：2023-08-22 16:54:37 瀏覽：744

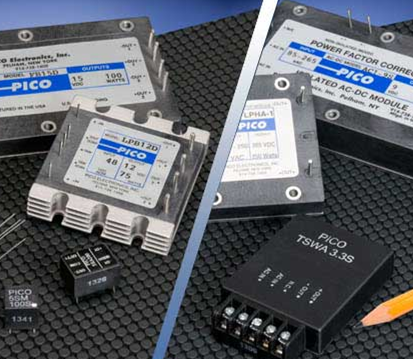

PICO HPB系列高功率DC-DC轉換器支持36-72VDC的寬輸入電壓，同時保持平衡的輸出。HPB系列高功率DC-DC轉換器具備全方位的過電壓、過溫和持續過流保護性能。
HPB系列高功率DC-DC轉換器雙隔離輸出的易用性、超小型及其并行處理能力當作標準性能應該會減少用戶設計和器件成本費用，而穩固工作頻率操作有利于并行連接來滿足更高的功率需求。
HPB系列高功率DC-DC轉換器在美國安裝，具備PICO質量與精品器件，使其充分滿足更加嚴格商業需求。
特征：
雙隔離輸出
過流保護
輸入電壓保護
熱，溫度保護。關閉
線路調整
負載調整率
不需要外部器件
高密度、高效率設計
遠程設置
修建性能
穩固工作頻率-100Khtz
典型特征：
工作頻率：100Khtz
基材：最高。+85°C
操作溫度：最低溫，0°C環境溫度，最高值+85°C底板溫度
試驗條件：25°C環境
溫度隔離底座輸入：2121VDC
隔離輸入輸出：2424VDC
底座隔離輸出：1000VDC
存儲溫度：-55°C至+105°C
深圳市立維創展科技是PICO公司的分銷商。提供進口PICO電源模塊、軍用電源模塊、高壓電源模塊、小型變壓器、MIL-PRF-21038/27規格變壓器、脈沖變壓器、400 MHz電力變壓器、MIL-STD-1553接口變壓器、音頻變壓器、功率電感、微型功率電感、EMI電感、薄DC-直流電源模塊、軍用DC-DC電源模塊、磚塊DC-DC電源模塊、高壓DC-DC、AC-DC電源模塊、開關直流電源模塊、隔離電源模塊、航空電源模塊等功能電源模塊和功率轉換器。原裝產品進口，質量保證，歡迎咨詢。
詳情了解PICO電源模塊請點擊：http://www.imhgnv.cn/brand/15.html
HPB 系列單150 瓦輸入 36-72 VDC |
pico
零件 | 輸入電壓
范圍(V DC) | 輸出電壓
（V DC） | 最大限度
輸出功率
（W） | EFF.滿載 典型(%) | 最大限度負載
調節率(%) | 最大限度 滿載時的線路
調整率 (%) | 輸出電壓
紋波(滿載)
1-1MHz BW
(MV PP) | 輸出電壓
容差(± %) |
10-50% | 50-100% | 36-48V | 48-72V |
HPB3.3S | 36-72 | 3.3 | 60 | 72 | 2.00 | 2.00 | 1.50 | 1.50 | 50 | 1.5 |
HPB5S | 36-72 | 5 | 100 | 75 | 1.50 | 1.50 | 1.00 | 1.00 | 50 | 1.5 |
HPB5.2S | 36-72 | 5.2 | 100 | 75 | 1.50 | 1.50 | 1.00 | 1.00 | 50 | 1.5 |
HPB9S | 36-72 | 9 | 150 | 80 | 1.50 | 1.50 | 1.00 | 1.00 | 50 | 1.0 |
HPB12S | 36-72 | 12 | 150 | 82 | 1.25 | 1.25 | 0.75 | 0.75 | 50 | 1.0 |
HPB15S | 36-72 | 15 | 150 | 83 | 1.25 | 1.25 | 0.75 | 0.75 | 50 | 1.0 |
HPB24S | 36-72 | 24 | 150 | 84 | 1.00 | 1.00 | 0.75 | 0.75 | 50 | 1.0 |
HPB28S | 36-72 | 28 | 150 | 85 | 0.75 | 0.75 | 0.50 | 0.50 | 50 | 0.5 |
HPB48S | 36-72 | 48 | 150 | 84 | 0.75 | 0.75 | 0.50 | 0.50 | 50 | 0.5 |
HPB100S | 36-72 | 100 | 150 | 84 | 0.75 | 0.75 | 0.50 | 0.50 | 50 | 0.5 |
HPB 系列雙150 瓦輸入 36-72 VDC |
pico
零件 | 輸入電壓
范圍(V DC) | 輸出電壓
（V DC） | 最大限度
輸出功率
（W） | EFF.滿載
典型(%) | 最大限度負載
調節率(%) | 最大限度 滿載時的線路
調整率 (%) | 輸出電壓
紋波(滿載)
1-1MHz BW
(MV PP) | 輸出電壓
容差(± %) |
10-50% | 50-100% | 36-48V | 48-72V |
HPB5D | 36-72 | 5 | 50/50 | 75 | 1.50 | 1.50 | 1.00 | 1.00 | 50 | 1.50 |
HPB9D | 36-72 | 9 | 75/75 | 80 | 1.50 | 1.50 | 1.00 | 1.00 | 50 | 1.00 |
HPB12D | 36-72 | 12 | 75/75 | 82 | 1.25 | 1.25 | 0.75 | 0.75 | 50 | 1.00 |
HPB15D | 36-72 | 15 | 75/75 | 83 | 1.25 | 1.25 | 0.75 | 0.75 | 50 | 1.00 |
HPB24D | 36-72 | 24 | 75/75 | 84 | 1.00 | 1.00 | 0.75 | 0.75 | 50 | 1.00 |
HPB28D | 36-72 | 28 | 75/75 | 85 | 0.75 | 0.75 | 0.75 | 0.75 | 50 | 0.75 |
HPB48D | 36-72 | 48 | 75/75 | 84 | 0.75 | 0.75 | 0.75 | 0.75 | 50 | 0.50 |
高壓系列PB至 300VDC - 150 瓦 - 輸入 36-72 VDC |
PICO
零件 | 輸入電壓
范圍(VDC) | 輸出電壓
DC | 最大限度
輸出功率
（W） | EFF.@ 滿載 典型
( %) | 最大限度負載
調節率(%) | 最大限度 滿載時的線路
調整率 (%) | 輸出電壓
紋波滿載 1-1 MHz
帶寬 ( % )
| 輸出電壓
容差(±%) |
20-50% | 50-100% | 36-48V | 48-72V |
PB125S | 36-72 | 125 | 150 | 84 | 0.5 | 0.5 | 0.3 | 0.3 | 1 | 0.5 |
PB150S | 36-72 | 150 | 150 | 84 | 0.5 | 0.5 | 0.3 | 0.3 | 1 | 0.5 |
PB175S | 36-72 | 175 | 150 | 84 | 0.5 | 0.5 | 0.3 | 0.3 | 1 | 0.5 |
PB200S | 36-72 | 200 | 150 | 84 | 0.5 | 0.5 | 0.3 | 0.3 | 1 | 0.5 |
PB225S | 36-72 | 225 | 125 | 84 | 0.5 | 0.5 | 0.3 | 0.3 | 1 | 0.5 |
PB250S | 36-72 | 250 | 125 | 84 | 0.5 | 0.5 | 0.3 | 0.3 | 1 | 0.5 |
PB275S | 36-72 | 275 | 100 | 84 | 0.5 | 0.5 | 0.3 | 0.3 | 1 | 0.5 |
PB300S | 36-72 | 300 | 100 | 84 | 0.5 | 0.5 | 0.3 | 0.3 | 1 | 0.5 |
