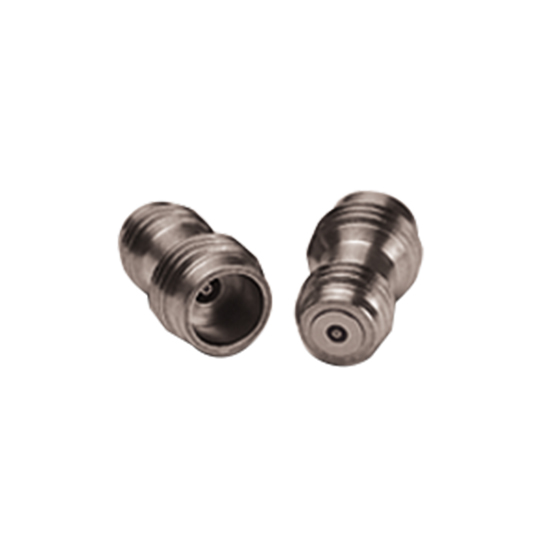

?V102F-R V陰頭螺紋擰入式接頭Anritsu
發布時間:2023-08-22 16:47:46 瀏覽:1144
Anritsu的V102F-R能夠與V100圓珠或V100B密閉式圓珠緊密結合。
中心端子與微電路間連接需通過多種形式之一實現。
Anritsu提供微帶彈性觸體("滑動觸體")。V102F-R能夠在出現溫度波動、碰撞或震動時對連接提供保護。V110-1主要用于微帶線寬度為0.15mm微帶和共平面波導管。
當適用于共平面波導管時,某些工程師會使用端子疊加設計,這樣就能將端子直接焊接到微帶線上。操控連續式焊接工藝需將端子連接到微帶線上。也可以使用銀膠連接端子與微帶線。
手動式安裝圓珠與接口時所使用的工具有多種。在焊接前操控01-303焊接夾具將圓珠正確放置在機殼內。操控01-304鉆頭&絲錐套件在機殼內鉆取所需要的同心孔。在沒有操控微帶彈性觸體時就會操控V102F-R。當采用微帶彈性觸體時,可選擇01-308鉆頭&絲錐套件實行此相同操控。
安裝了圓珠后,操控01-105A陽型&陰型螺紋擰入施矩套件將V102M和V102F接口擰緊至機殼內。
V102F-R 替代了 V102F
V102F-R滿足RoHS規范。其鉛、汞、鎘、六價鉻、多溴聯苯和多溴聯苯醚的含量都低于歐盟指令2002/95/EC規范的最主要濃度值(MCV)。以下RoHS免除項適用:鉛作為銅的合金元素,其含量能達4%(40000PPM)(重量計)
"-R"型號的產品中所包含各種材料都與已停產器件中的材質相同。不僅在原型號后新增了"-R",以此表示其材質滿足RoHS規范。
特征
性能可靠,頻率高達65GHz
低壓駐波比
低插入損耗
高可靠性
兼容寬度為2.4mm
可在即有網絡分析儀上進行全方位測試
Anritsu為毫米波領域歷史悠久的主流品牌,目前,Anritsu提供高可靠性毫米波連接器、檢波器、限幅器、微波負載、功分器等產品。Anritsu尤其擅長于V波段和W波段毫米波連接器產品。Anritsu公司供應一系列的光無源及有源器件,RF及微波無源及有源器件測量解決方案。
深圳市立維創展科技是Anritsu公司的代理商,提供Anritsu公司產品包括毫米波連接器,檢波器,限幅器,微波負載和功分器,產品原裝進口,質量保證,歡迎咨詢。
詳情了解Anritsu產品請點擊:http://www.imhgnv.cn/brand/12.html
