?XC9213同步整流降壓DC/DC控制器TOREX
發布時間:2023-06-30 16:58:42 瀏覽:725

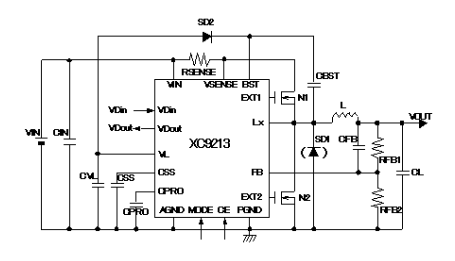

TOREX的XC9213系列是內嵌bootstrap電源電路的N-ch&N-ch驅動器,同步整流,降壓DC/DC控制器。無論負載選擇哪種電容,包括低ESR電容,輸出始終保持穩定性。
XC9213控制器需要采用數十毫歐的電阻(RSENSE)用作電流量感應式電阻,同時也能為應用低ESR電容實現相位補償。此外,當電流檢測到過載電流量就需要對限流同時用保護周期設置電容(CPRO)能夠使輸出關閉任意特定的周期。根據這個方面提供整體電源電路雙重保障。
XC9213控制器根據1.0V(±2.0%)內部基準電壓和外接分壓電阻(RFB1,2),輸出電壓能夠在1.5V~15V范圍之內任意設置。XC9213控制器根據使用MODE接線端子,同步整流PWM調整能夠轉換到非同步整流30mV(=RSENSE兩端電壓)限流PFM/PWM自動調整調整。
XC9213控制器有個內嵌的電流電壓檢測器,用作檢驗由外置電阻設置的電流電壓。
XC9213控制器當休眠時(CE=“L”),整體電源電路被關閉,消耗電流量降至4.0μA或更小。
特征
輸入電壓范圍:4.0~25.0V
輸出電壓范圍:1.5V~15V外界設置,基準電壓1.0V±2.0%;
頻率范圍:300kHz(±15%)
輸出電流:5A可(VIN=5.0V,VOUT=3.3V)
調整:PWM/PFM外界切換控制
電流量限制,保護:電流電壓感應式170mV逐漸限流操作。可以通過CPRO調整關閉周期。
高轉換效率:93%(TYP.PWM模式),VIN=5.0V,VOUT=3.3V,1A
電壓檢測性能:檢驗0.9V/開漏輸出
待機電流:ISTB=4.0μA(MAX.)
TOREX半導體主要提供COMS、傳感器、二極管等元器件,產品以小體積、性能卓越而著名。
深圳市立維創展科技有限公司,優勢分銷TOREX電源器件,大量現貨庫存,歡迎合作。
