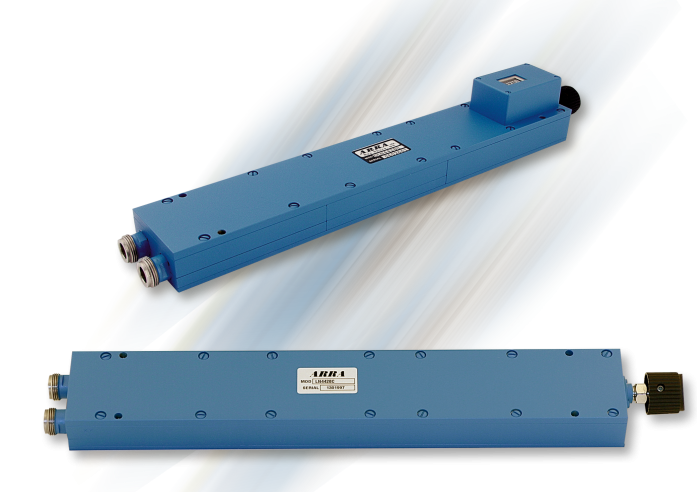

ARRA寬帶定向耦合器SMA 型
發布時間：2023-03-22 16:53:19 瀏覽：692
定向耦合器是射頻微波和其他微波系統中常用的微波/毫米波組件，適合于信號的隔離、分離和混合，如功率檢測、源輸出功率穩幅、信號源隔離、傳輸和反射的頻偏檢測等。定向耦合器是種有全局性的微波功率分配器，更加是現代頻偏反射計中不可或缺的組件，通常有波導、同軸電纜、帶狀線及微帶等多種類型。
ARRA寬帶定向耦合器適用于實現微波功率指向性傳輸?shù)牟坏确止β史峙淦鳎瑢儆谖⒉o線通訊和有線數字數據傳輸領域。
一般規格
射頻功率：均值50瓦，最高值3KW
連接器：SMA母頭
材質：
主體：鋁
連接器：MIL-C-39012
表層處理：
連接器：鈍化處理
主體：滿足MIL-C-22750的ARRA Blue
ARRA為美國知名的微波元件制造商，擅長于同軸和波導接口產品，ARRA產品線包含：衰減器、直流隔置、耦合器、功分器、合路器、移相器、開關等。ARRA產品標準符合MIL-Q-9858A和MIL-I-45208,并滿足NASA和航天標準。
深圳市立維創展科技有限公司，授權代理銷售ARRA產品，歡迎客戶咨詢。
詳情了解ARRA請點擊：http://www.imhgnv.cn/brand/48.html
Frequency Range
(GHz) | Coupling
(dB) | Frequency
Sens (±dB) | Directivity
(Min dB) | VSWR (Max) | Insertion Loss
(Max dB) | Outline | Model No. |
Prim | Sec |
0.5-2.0 | 6 | 0.75 | 23 | 1.20 | 1.20 | 0.40 | 1 | 2-3174-6 |
10 ±1.0 | 1 | 2-3174-10 |
20 | 2 | 2-3174-20 |
0.6-4.0 | 10 ±1.0 | 0.75 | 18 | 1.25 | 1.30 | 0.40 | 10 | 2-4174-10 |
1.0-4.0 | 6 | 0.50 | 23 | 1.20 | 1.20 | 0.40 | 3 | 3-4174-6 |
10 ±1.0 | 3 | 3-4174-10 |
20 | 4 | 3-4174-20 |
2.0-8.0 | 6 | 0.30 | 20 | 1.25 | 1.25 | 0.40 | 5 | 4-5174-6 |
10 ±1.0 | 0.30 | 5 | 4-5174-10 |
20 | 0.40 | 6 | 4-5174-20 |
4.0-12.4 | 6 | 0.30 | 17 | 1.30 | 1.30 | 0.50 | 7 | 5-6174-6 |
10 ±1.0 | 0.30 | 7 | 5-6174-10 |
20 | 0.40 | 8 | 5-6174-20 |
1.0-18.0 | 10 | 0.50 | 15 to 12.4 GHz
12 to 18.0 GHz | 1.40 | 1.50 | 0.90 | 11 | 3-9174-10 |
16 ±1.0 | 0.80 | 12 | 3-9174-16 |
20 | 0.80 | 12 | 3-9174-20 |
2.0-18.0 | 6 | 0.55 | 15 to 12.4 GHz
12 to 18.0 GHz | 1.35 | 1.50 | 0.90 | 13 | 4-9174-6 |
10 | 1.50 | 0.80 | 13 | 4-9174-10 |
16 ±1.0 | 1.40 | 0.80 | 14 | 4-9174-16 |
20 | 1.40 | 0.80 | 14 | 4-9174-20 |
4.0-18.0 | 6 | 0.50 | 15 to 12.4 GHz
12 to 18.0 GHz | 1.40 | 1.40 | 0.90 | 15 | 5-9174-6 |
10 ±1.0 | 0.80 | 15 | 5-9174-10 |
20 | 0.80 | 16 | 5-9174-20 |
7.0-18.0 | 10. ±1.25 | 0.75 | 15 | 1.35 | 1.40 | 0.60 | 9 | 6-9174-10 |
