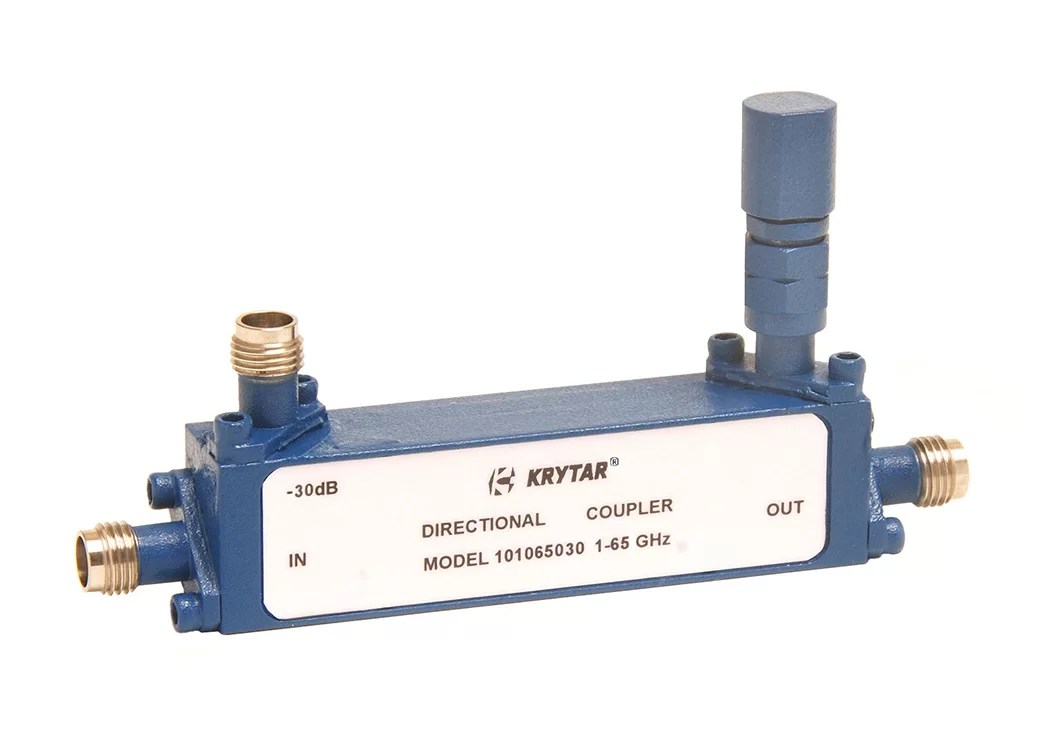

?101065030定向耦合器KRYTAR
發布時間：2023-02-27 16:47:33 瀏覽：644
KRYTAR的定向耦合器致力于要求外部校正、精確監管、信號混合或頻偏傳輸和反射測量的系統使用而發展規劃。
KRYTAR的新型產品101065030提高了多功能帶狀線布局的選擇，這些發展規劃在1.0至65GHz的超寬頻工作頻段內以單一化、緊湊型和便捷的封裝展現出優異的耦合。101065030耦合器為包括毫米波和5G在內的新型發展規劃和測試與測量應用提供了最終解決方案。
此外，101065030提供出色的性能評級，包括30dB、±3.0dB的標準耦合（相關于輸出）。頻率靈敏性為±1.25dB（1至30GHz）和±3.2dB（30至65GHz）。101065030定向耦合器的插入損耗（包括耦合功率）低于2.5dB，方向性>10dB，而且其他端口的最高VSWR為1.7。額外輸入功率為平均20W，最高值3kW。101065030定向耦合器配備行業標準的1.85mm母連接器。緊湊型封裝尺寸僅有2.50英寸（長）x0.50英寸（寬）x0.65英寸（高），重量僅有1.9盎司。操作溫度為-54°至85°C。
KRYTAR的耦合器致力于要求外部校正、精確監管、信號混合或檢測傳輸和反射測量的系統使用而發展規劃。KRYTAR耦合器為諸多超寬頻應用提供解決方案，包括電子戰(EW)、商業無線網絡包括毫米波、5G、衛星通訊、雷達探測、信號監測和測量、無線天線波束形成和EMC（電磁兼容性）測試環境。針對諸多空間受到限制應用，緊湊型尺寸使KRYTAR定向耦合器成為理想化的解決方案。也能夠使用定向耦合器以滿意脊狀軍用標準。
KRYTAR還為滿意甚至超過關鍵功能和/或包裝標準的定制發展規劃提供完整的工程服務。
規格
型號：101065030
頻率min (GHz)：1
頻率max(GHz)：65
公稱聯軸器：30 ±3.0 dB
頻率靈敏度 (dB)：±1.25 dB ，1-30 GHz ，±3.20 dB ，30-65 GHz
插入損耗（max dB）：< 2.5 dB
指向性（dB min）：> 10 dB
駐波比（max）：1.7
額定功率（瓦）：20
標準連接器（Female）：1.85 毫米Female
特征
1 – 65 GHz 頻率操作
30 dB耦合
頻率靈敏度：±1.25 dB（1 至 30 GHz），±3.20 dB（30 至 65 GHz）
體積小巧
1.85 毫米Female連接器
KRYTAR于1975年創立，專門為美國商業和軍事應用制造超寬帶毫米波，微波和射頻元件和測試設備。 KRYTAR產品系列包括定向耦合器，定向檢波器，3 dB混合器，MLDD功率分配器/合路器，檢波器，終端，同軸適配器和功率計。 KRYTAR的產品涵蓋DC至67.0 GHz頻率范圍。KRYTAR質量保證并符合MIL-I-45208標準，包括符合MIL-STD-45662的校準系統。
