?WM401 -- MUXDAC 評估板(波形模塊)EUVIS
發布時間:2022-12-13 17:01:07 瀏覽:5526

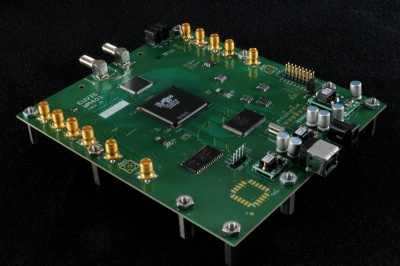

EUVIS的WM401-MuxDAC評估板以采樣時鐘的分?jǐn)?shù)頻率形成CW數據采樣頻率的正弦波形1/64到31/64。WM401能夠通過usb插口由PC操控。WM401包含一個MUXDAC、MD652D或MD662H,具備12位幅分辨率。WM401-MuxDAC評估板的時鐘頻率范圍包括2GHz至4GHz。在4GHz時鐘下,MD652D的采樣頻率為4GSPS,MD662H的采樣頻率為8GSPS。配置了 Lattice SC LFSC3GA25E-7FN900CES FPGA,被編程成只形成CW不能夠重新編程正弦波形。以及需要采用繁雜的波形Euvis 任意波形發生器(AWG).WM401由12V掛壁式交流適配器供電系統。
主要特征:
差分模擬量輸入
12位幅度分辨率
CW波形頻率:采樣頻率的1/64~31/64
根據圖形用戶界面(GUI)實現友好操控
USB2.0適配接口(可以根據要求提供其它接口)
包含+12VDC掛壁式電源
時鐘速率2GHz至4GHz
EUVIS公司位于美國加州,EUVIS設計與生產全球頂尖的高速數模轉換DAC、直接數字頻率合成器DDS、復用DAC的芯片級產品,以及高速采集板卡、動態波形發生器產品。
EUVIS的高速DAC芯片采樣率達到10Gsps,超高性價比,完全滿足測試、航空航天、雷達、軍事等應用要求。
深圳市立維創展科技是EUVIS的代理經銷商,主要提供EUVIS的全球頂尖的高速數模轉換DAC、直接數字頻率合成器DDS、復用DAC的芯片級產品,以及高速采集板卡、動態波形發生器等產品,原裝現貨,價格優勢,歡迎咨詢。
詳情了解EUVIS請點擊:http://www.imhgnv.cn/brand/24.html
