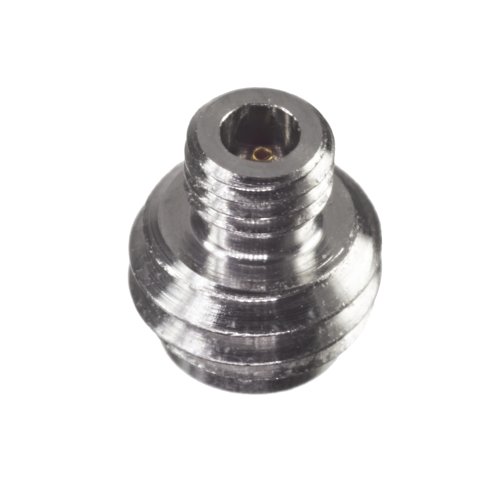

?53022-002J 0.9mm SuperMini 插孔(母)螺紋SOUTHWEST
發布時間:2022-11-25 16:51:15 瀏覽:1087
SOUTHWEST西南微波的53022-002J展示數據代表兩個0.9mm SuperMini 9密耳針連接器背對背檢測,1.85mm插口(F)到0.9mm插頭(M)適配器,由于沒有0.9mm SuperMini接口的校準標準。53022-002J要獲取帶適配器的單一連接器的駐波比,獲取駐波比數據點的平方根,隨后將插入損耗數據點除以2。
電氣:
67GHz范圍之內無模式
低壓駐波比:
DC至-8GHz–1.13:1最高值
18GHz至40GHz–1.19:1最高值
40GHz至50GHz–1.20:1最高值
50GHz至67GHz–1.25:1最高值
低RF泄露≤-100db@26.5GHz
低插入損耗0.7dB最高值
工作環境:
-55°C至+165°C
SOUTHWEST西南微波公司成立于1981年,為毫米波和高功率射頻應用提供最高性能的互連產品。SOUTHWEST西南微波產品包含各種標準法蘭接頭、SMA接頭、N型頭連接器、TNC連接器、2.92mm連接器、2.40mm連接器、適配器、轉接頭等。SOUTHWEST產品以高性能、精密為技術優勢,SOUTHWEST廣泛應用于測試、軍工等項目。如各類毫米連接器、線纜等。
深圳市立維創展科技擁有SOUTHWEST西南微波大部分型號提供現貨產品,并協助提供技術支持與售后服務。
詳情了解SOUTHWEST西南微波請點擊:http://www.imhgnv.cn/brand/7.html
發射配件
Product Number | Launch Type | Dielectric Length |
1090-05G | Short pin/tab | |
1090-06G | Pin/tab & dielectric | 0.187 |
1090-07G | Pin/tab & dielectric | 0.125 |
1090-11G | Pin & dielectric | 0.187 |
1090-12G | Pin & dielectric | 0.125 |
290-06G | Hermetic glass seal | |
290-07G | Hermetic glass seal |
