WENTEQ多孔定向耦合器
發布時間：2022-10-27 16:36:44 瀏覽：685

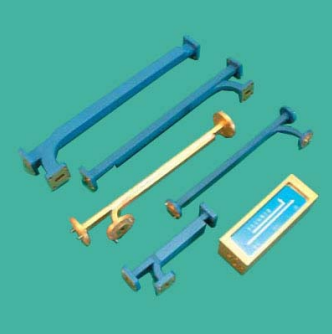

WENTEQ的WHC系列多孔波導定向耦合器的工作頻段為2.6至110GHz。標準耦合電壓為3、6、10、20和30dB，全波導使用頻帶寬度。WENTEQ根據低VSWR內嵌終端完成高方向性。多孔耦合器的常見應用領域在主傳輸路徑上對功率采樣和工作頻率檢測實現最低信號損耗。
主要特征
?插入損耗低
?高導向性
WENTEQ公司位于美國加州，WENTEQ以超低噪聲寬帶微波放大器產品為特色，并提供環形器、隔離器、負載終端等產品，WENTEQ產品以高性價比，獲得全球市場的認可，是一家老牌的射頻微波企業，WENTEQ以高可靠的產品性能，目前獲得多項美國與歐洲航空航天、國防工業項目。
WENTEQ提供各種高品質的射頻和微波產品，交貨時間短，價格有競爭力。產品包括同軸連接器和適配器、循環器、隔離器、低噪聲放大器、功率放大器、寬帶放大器、端子、波導元件等。
深圳市立維創展科技是WENTEQ的經銷商，主要提供WENTEQ產品包括環形器、隔離器、負載終端等，產品原裝進口，質量保證，交貨時間短，價格優勢，歡迎咨詢。
詳情了解WENTEQ請點擊：http://www.imhgnv.cn/brand/29.html
*詳情了解更多型號請聯系我們！
Part No. | FrequencyGHz | Waveguide Sizes | Flange Type | Coupling dB | Directivity dB | VSWR | Dimensions, mm |
A | B | H |
WHC075-03-01 | 8.2~12.4 | WR-90 | UG-39/U | 3.0±1.0 | 30 | 1.15:1 | 78 | 30 | 590 |
WHC075-03-01 | 8.2~12.4 | WR-90 | UG-39/U | 6.0±1.2 | 30 | 1.15:1 | 78 | 30 | 560 |
WHC075-03-01 | 8.2~12.4 | WR-90 | UG-39/U | 10.0±1.5 | 30 | 1.15:1 | 78 | 30 | 530 |
WHC075-03-01 | 8.2~12.4 | WR-90 | UG-39/U | 20.0±2.0 | 30 | 1.15:1 | 78 | 30 | 500 |
WHC075-03-01 | 8.2~12.4 | WR-90 | UG-39/U | 30.0±3.0 | 30 | 1.15:1 | 78 | 30 | 470 |
WHC075-03-01 | 10.0~15.0 | WR-75 | UBR120 | 3.0±1.0 | 30 | 1.15:1 | 68 | 22 | 500 |
WHC075-06-01 | 10.0~15.0 | WR-75 | UBR120 | 6.0±1.2 | 30 | 1.15:1 | 68 | 22 | 460 |
WHC075-10-01 | 10.0~15.0 | WR-75 | UBR120 | 10.0±1.5 | 30 | 1.15:1 | 68 | 22 | 420 |
WHC075-20-01 | 10.0~15.0 | WR-75 | UBR120 | 20.0±2.0 | 30 | 1.15:1 | 68 | 22 | 380 |
WHC075-30-01 | 10.0~15.0 | WR-75 | UBR120 | 30.0±3.0 | 30 | 1.15:1 | 68 | 22 | 340 |
WHC062-03-01 | 12.0~18.0 | WR-62 | UG419/U | 3.0±1.0 | 30 | 1.15:1 | 58 | 22 | 410 |
WHC062-06-01 | 12.0~18.0 | WR-62 | UG419/U | 6.0±1.2 | 30 | 1.15:1 | 58 | 22 | 390 |
WHC062-10-01 | 12.0~18.0 | WR-62 | UG419/U | 10.0±1.5 | 30 | 1.15:1 | 58 | 22 | 370 |
