XCL232系列DC/DC轉換器TOREX
發布時間:2022-10-10 16:49:56 瀏覽:834

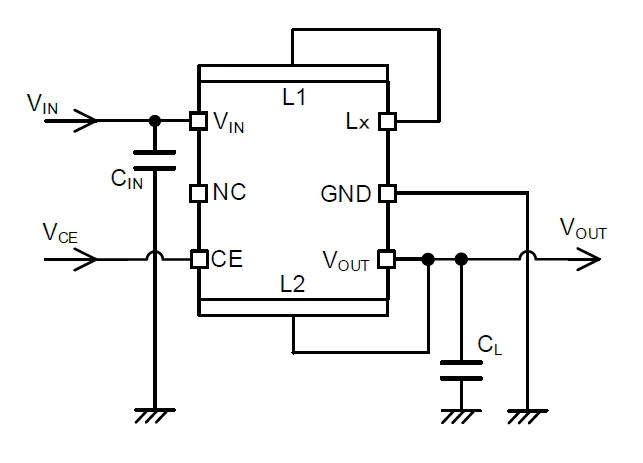

TOREX的XCL232系列DC/DC轉換器是使用超低電流損耗電路和PFM操控線圈的集成式降壓同步整流器。集成操控IC和電磁線圈,實現了微型化,僅需增加2個外接電源電容,配備節省空間的電源模塊。此外,XCL232系列DC/DC轉換器根據超低電流損耗電路和PFM操控實現了輕負荷板塊的高效率。
XCL232系列DC/DC轉換器運作電壓可以從1.8V到6.0V設置,輸出電壓可以通過內部設置從0.5V到3.6V設置。內置UVLO性能,當VIN電壓少于UVLO檢驗電壓時,關閉內部pch驅動FET和nch驅動FET。D型具備CL放電性能,在休眠時開啟VOUT與GND的開關,根據內阻放電CL電荷。有了這個特性,輸出電壓能夠在高速下重返到GND標準。
特征
輸入電壓范圍:1.8V~6.0V
輸出電壓設置范圍:0.5V~1.9V(0.05V間隔);2.0V~3.6V(0.1V間隔)
輸出電壓精度:±20mV(VOUT1-2≦1.0V);±2.0%(VOUT1-2>1.0V)
輸出電流:150mA
損耗電流:200nA@VOUT=1.8V
控制方法:PFM操控
效率:86%(VIN=3.6V,VOUT=1.8V,IOUT=10mA)
性能:CL放電(D型);UVLO
保護性能:過流保護
輸入輸出電容:陶瓷電容
適應環保標準:與EURoHS規格相匹配、無鉛
TOREX半導體主要提供COMS、傳感器、二極管等元器件,產品以小體積、性能卓越而著名。
深圳市立維創展科技有限公司,優勢分銷TOREX電源器件,大量現貨庫存,歡迎合作。
詳情了解TOREX請點擊:http://www.imhgnv.cn/brand/62.html
產品系列名稱 | 特點 | 封裝 | 類型 | 控制 | FET | VIN(MIN) | VIN(MAX) | VOUT(MIN) | VOUT(MAX) | IOUTorIIN(mA) | FB/VOUT電壓精度(%) | 振蕩頻率(MHz) | 消耗電流(μA) | CE | 帶軟啟動 | 過熱關斷 | 限定電流 | CL自動放電 | 短路保護 | UVLO | 陶瓷電容 | 溫度范圍(℃) |
XCL232 | Built in Inductor | CL-2025-03 | Step-Down | PWM/PFM | Pch | 1.8 | 6.0 | 0.5 | 3.6 | 150 | ±2.0%(VOUT1-2>1.0V) | - | 0.2 | Yes | No | No | - | Yes | Yes | Yes | Yes | -40~85 |
