MSN12AD20-MQ應了解低交流阻抗電源模塊，高電感電源或線路電感也許會影響到MSN12AD20-MQ的穩定性能。輸入電容器需要直接置放在MSN12AD20-MQ的輸入管腳上，以最小化輸入紋波電壓并保證MSN12AD20-MQ穩定性能。

為了能減少輸出紋波并增強對階躍負載變動的動態響應，需要在輸出端應用額外的電容器。推薦應用低ESR聚合物和陶瓷電容器來提高MSN12AD20-MQ的輸出紋波和動態響應。

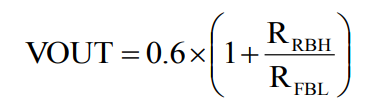

MSN12AD20-MQ有個內部0.6V參考電壓，輸出電壓能通過分流電阻器RFBH和RFBL開展編程，分流電阻器需要盡量合閉到VOUT管腳、FB管腳和VOSNS管腳。強烈建議兩個電阻器的電阻值均在100Ω至3.4kΩ之間。假如RFBH設置為976歐姆，輸出電壓能夠如等式1所示計算，典型輸出電壓的電阻如表1所示。

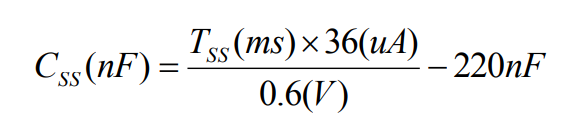

最低軟啟動時間限制為3ms。能通過在TRK管腳和VOSNS管腳之間增加SS電容器來提升。SS電容器總值可根據等式2確定：

MSN12AD20-MQ提供個模擬輸入管腳（TRK），適用于追蹤另一個開關電源或接受外部參考。當外部電壓信號接入到TRK時，它當作MSN12AD20-MQ輸出電壓的參考。FB電壓完全遵照該外部電壓信號，軟啟動設定被忽略。TRK輸入信號能夠在0.3V到1.4V的范圍之內。在初期啟動期間，TRK需要首先實現最少600mV，以保障正常運轉。之后，能將其設定為0.3V和1.4V之間的任何值。

MSN12AD20-MQ具備功率優良（PG）輸出。PG是MOSFET的開漏。根據上拉電阻器（通常為10kΩ）將PG接入到VCC或其他低于3.6V的外部電壓源。施加輸入電壓后，MOSFET通斷，因此在軟啟動準備好之前，PG被拉至GND。在FB電壓實現參考電壓的96%后，PG在0.8ms延遲后被拉升。當FB電壓降至參考電壓的80%或超出標稱參考電壓的116%時，PG鎖定為低。PG只能夠在新的軟啟動后再次被拉升。如果輸入開關電源無法為MSN12AD20-MQ供電，則即便PG根據上拉電阻器接入到外部直流開關電源，PG也會被鉗位為低。

深圳市立維創展科技授權代理Cyntec全線產品，致力為客戶提供高品質、高質量、價格公正的電源MUN3CAD03-SE產品。目前，立維創展存有大批量Cyntec電源庫存，例如型號：MUN12AD03-SEC，MUN3CAD03-SE等。產品原裝原廠，質量保證，并為中國大陸市場提供技術支持，歡迎咨詢。
