Raychem瑞侃D-Sub 插座組件
發布時間：2022-07-04 17:10:32 瀏覽：891

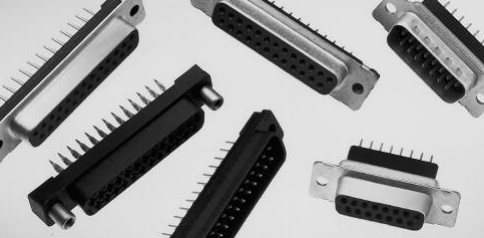

Raychem瑞侃D-Sub插座組件涵蓋了帶行為管腳觸點的AMPLIMITEHD-20印刷電路板連接器的使用要求。插頭連接器載入有針腳觸點，插座連接器載入有插座觸點。每種連接器種類均有2.85mm的觸點行核心。連接器的機殼尺寸為1、2、3、4和5，接觸部位分別為9、15、25、37和50。它們能夠配置內部螺紋4-40螺釘鎖或螺紋插入件，或配置沒有連接硬件的安裝法蘭。具備前金屬外殼的插頭連接器具備接地凹口，以提高與配建電纜插座連接器的電氣持續性。行動針接觸設計的特點是裂開接觸彈齒，適用于在pc板上的鍍通孔，建立摩擦協調。
Raychem瑞侃D-Sub插座組件選用ActionPin端子且機殼尺寸為5的PCBD-Sub AMPLIMITE插座組件。這些零件的核心線間距為2.77mm，選用垂直PCB安裝方向。適用于信號電路使用，工作溫度范圍為-55-105℃。
產品事實
■阻燃性熱塑性機殼材料，UL94V-0額定值
■HD-20直柱連接器有9、15、25、37和50個部位（機殼尺寸1到5）
■全金屬外殼、前金屬外殼和全塑料版本的HD-20直柱連接器
■HD-20連接器具備行為銷觸點，常用于低、中、高剖面，具備整體式壓鉚螺母
■兩個的行動針觸點接頭。093[2.36]和。062[1.58]最小厚度pc板使用
■多種直柱連接器提供了通孔、4-40螺紋插入件或4-40穩固內螺紋鎖的選擇
■接觸鍍層的選擇
■集成板鎖性能可在焊接前將連接器穩固到pc板
■連接器可與尺寸滿足MIL-C-24308的任何尺寸20或22的超小型D連接器相互適配
深圳市立維創展科技作為Raychem瑞侃代理商，提供Raychem瑞侃熱縮管、電纜線纜、防波套、模縮套、死接頭、多芯電纜導線、焊錫環，并具備國內外優勢渠道、價格優勢，歡迎咨詢。
詳情了解Raychem熱縮管請點擊：http://www.imhgnv.cn/brand/33.html
產品描述 | Marketing Part Number | 產品 | 行數 | 連接器外形 | PCB 安裝固定類型 | 接合固定類型 | 歐盟RoHS指令2011/65/EU | 歐盟ELV指令2000/53/EC |
50 RCPT ACT PIN/MS MED STD | 5747143-2 | 5747143-2 | 3 | 中等 | 作用/符合標準的尾, 安裝孔, 安裝孔 |
| 符合歐盟 RoHS 標準 | 符合歐盟 ELV 標準 |
50 RCPT ACT PIN/MS MED INSRT | 5747144-2 | 5747144-2 | 3 | 中等 | 作用/符合標準的尾, 安裝孔, 安裝孔 | 螺紋插針，4-40 UNC, 螺紋插針，4-40 UNC | 符合歐盟 RoHS 標準豁免要求 | 符合歐盟 ELV 標準豁免要求 |
50 RCPT ACT PIN/MS MED SCRLK | 5747145-2 | 5747145-2 | 3 | 中等 | 作用/符合標準的尾, 安裝孔, 安裝孔 | 母端螺釘鎖，固定 | 符合歐盟 RoHS 標準 | 符合歐盟 ELV 標準 |
50 RCPT ACT PIN/MS(GRD SHLD) | 5748443-2 | 5748443-2 | 3 | 標準 | 作用/符合標準的尾 | 母端螺釘鎖，4-40 UNC | 符合歐盟 RoHS 標準 | 符合歐盟 ELV 標準 |
50 RCPT ACT PIN/MS MED INSRT | 5748485-2 | 5748485-2 | 3 | 中等 | 作用/符合標準的尾, 安裝孔, 安裝孔 | 螺紋插針 | 符合歐盟 RoHS 標準豁免要求 | 符合歐盟 ELV 標準豁免要求 |
50 RCPT ACT PIN/MS MED STD | 747143-2 | 747143-2 | 2 | 中等 | 作用/符合標準的尾, 安裝孔, 安裝孔 |
| 不符合歐盟 RoHS 標準 | 不符合歐盟 ELV 標準 |
50 RCPT ACT PIN/MS MED SCRLK | 747145-2 | 747145-2 | 2 | 中等 | 作用/符合標準的尾, 安裝孔, 安裝孔 | 母端螺釘鎖，固定 | 不符合歐盟 RoHS 標準 | 不符合歐盟 ELV 標準 |
