MSN24VD03-GR模塊現貨Cyntec
發布時間:2022-06-30 16:50:20 瀏覽:952
MSN24VD03-GR是種3A同步降壓轉換器,具備穩固的5.1VLDO。它包含輸出線壓降補償性能,以兼容電纜終端的精確供電系統,以適用不同的負荷范圍。可編程輸出電壓兼容USBPD需求。MSN24VD03-GR中使用了準PWM調節。這是一種具備輸入前饋的穩定開啟周期PWM調節,同時維持相對穩定的開關頻率。與傳統的恒導通PWM調節相比較,它具備負荷瞬態響應快的優勢。提供EN管腳以打開/關閉MSN24VD03-GR。
準PWM控制算法能夠簡易敘述:高壓側開關連接周期由一次激發決定,其周期與輸入電壓反比,與輸出電壓正比。另一個onshot明確最小off周期。如果偏差比較器低,低壓側開關電流少于電流限制閾值,而且一次激發的最低關閉時間超時,則能夠激發開啟周期一次激發。
當VCC少于4V時,欠壓鎖定(UVLO)會控制轉換并把DL強制為高。重設故障鎖存器和軟啟動記數器。內部軟啟動記時器在2.5ms內將電流限制閾值提升至電流限制設置的100%。

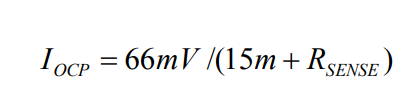

MSN24VD03-GR根據外界感應電阻器Rsense提供較低的輸出過電流保護。請參考下面的公式以獲得下限。
將ICS管腳聯接到RSENSE高壓分壓器,并調節由于穩壓器和負荷之間的電纜電阻損耗而致使的輸出電壓降。
深圳市立維創展科技授權代理Cyntec全線產品,致力為客戶提供高品質、高質量、價格公正的電源MUN3CAD03-SE產品。目前,立維創展存有大批量Cyntec電源庫存,例如型號:MUN12AD03-SEC,MUN3CAD03-SE等。產品原裝原廠,質量保證,并為中國大陸市場提供技術支持,歡迎咨詢。
詳情了解Cyntec請點擊:http://www.imhgnv.cn/brand/16.html
