MPN24AD03-UP-T模塊現貨Cyntec
發布時間:2022-06-29 16:55:06 瀏覽:1249

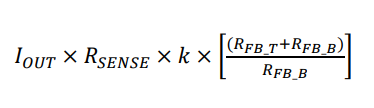

在電池充電器技術應用中,大載荷將影響輸出電纜線電壓降低。MPN24AD03-UP-T具備內嵌電纜線補償作用。可調節線路補償(mV)/A根據下列等式1設置:
WhenREN/CONPSEL360knorFloating,k=0.8
REN/COMPSEL=180k0,k=1.2
REN/COMPSEL91kn,k=1.6
REN/COMPSEL43kndisableLineCompensation

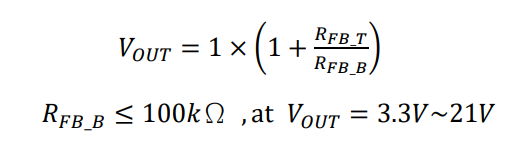

MPN24AD03-UP-T具備內部1V±1.0%參考電壓。輸出電壓可根據分壓電阻器(RFB\uT和RFB\uB)展開編程。輸出電壓可根據方程式2計算,電阻器的選擇可參考表1。
輸出電流受限默認值為3.5A,外部電阻RSENSE=10mΩ,當(CSP\uOUT)-(CSN\uOUT)電壓高過35mV并實現電流受限時,驅動器關停。MPN24AD03-UP-T根據外部感應式電阻器Rsense提供較低的輸出過電流保護。請參考下面的公式3以獲取下限。
深圳市立維創展科技授權代理Cyntec全線產品,致力為客戶提供高品質、高質量、價格公正的電源MUN3CAD03-SE產品。目前,立維創展存有大批量Cyntec電源庫存,例如型號:MUN12AD03-SEC,MUN3CAD03-SE等。產品原裝原廠,質量保證,并為中國大陸市場提供技術支持,歡迎咨詢。
詳情了解Cyntec請點擊:http://www.imhgnv.cn/brand/16.html
