MUN3CAD03-SF模塊現貨Cyntec
發布時間:2022-06-24 16:36:35 瀏覽:903
MUN3CAD03-SF應聯接到低交流阻抗電源模塊,高電感電源模塊或電路電感可能會影響到MUN3CAD03-SF的穩定性能。輸入電容器需要直接置放在MUN3CAD03-SF的輸入管腳上,以最小化輸入紋波電壓并保證MUN3CAD03-SF穩定性能。
為了更好地減少輸出紋波并提高對階躍負載變動的動態響應,需要在輸出端使用附加的電容器。推薦使用低ESR陶瓷電容來提高MUN3CAD03-SF的輸出紋波和動態響應。

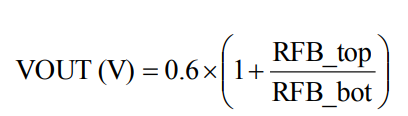

輸出電壓可利用分壓電阻器RFB\utop和RFB\ubot實現編程,假設RFB\utop設置為200千歐,輸出電壓可按公式1計算,根據典型輸出電壓的電阻如表1所示。
所有的熱試驗條件均滿足JEDECEIJ/JESD51標準規定。因此,實驗板尺寸為30mm×30mm×1.6mm,4層2oz。在0LFM情況下,使用安裝在合理有效熱導率測試板上的模塊測量Rth(jchoke-a)。MUN3CAD03-SF設計用作機殼溫度少于110°C時使用,不管輸出電流、輸入/輸出電壓或工作溫度怎樣改變。
深圳市立維創展科技授權代理Cyntec全線產品,致力為客戶提供高品質、高質量、價格公正的電源MUN3CAD03-SE產品。目前,立維創展存有大批量Cyntec電源庫存,例如型號:MUN12AD03-SEC,MUN3CAD03-SE等。產品原裝原廠,質量保證,并為中國大陸市場提供技術支持,歡迎咨詢。
詳情了解Cyntec請點擊:http://www.imhgnv.cn/brand/16.html
