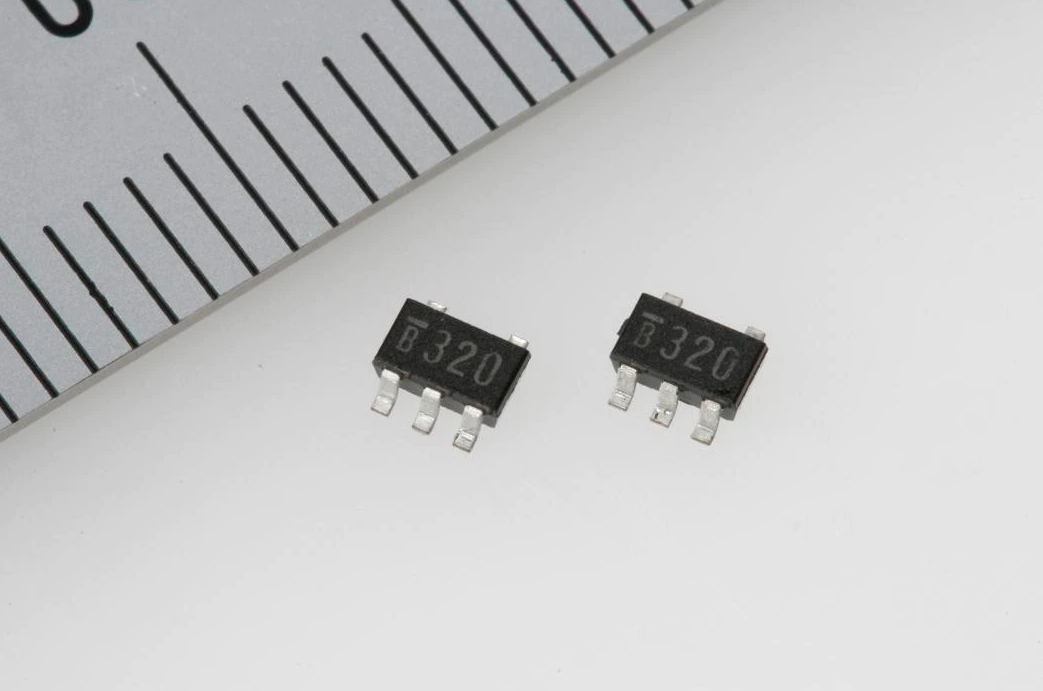

TOREX電壓調整器帶復位端子
發布時間:2022-06-10 16:54:45 瀏覽:1202
TOREX電壓調整器帶復位端子具備精度高、噪聲低、壓差小的正壓輸出調壓器。選用TOREX的CMOS技術工藝,具備高功率控制比和低電壓差的特點。它由參考電壓電路、誤差放大電路、限流電路、相位補償電路和驅動三極管組合而成。TOREX電壓調整器帶復位端子可以采用低ESR的陶瓷電容器,使輸出更為穩定。由于其良好的瞬態響應性能,在負載變化的情況下仍能保持平衡的輸出。內置限流Fold back電路還具備過流保護功能。
TOREX電壓調整器帶復位端子通過控制使能端子EN,內置電壓調節器可以處在待機狀態。通過控制CE終端的電平,整個芯片可以處在待機狀態。在待機模式下,芯片的功耗將大幅度降低。通過VSEN端子檢測其他電源電壓。電壓檢測器的時間延遲可以通過外部連接的電容器實現調整。
深圳市立維創展科技有限公司,優勢分銷TOREX電源器件,大量現貨庫存,歡迎合作。
詳情了解TOREX請點擊:http://www.imhgnv.cn/brand/62.html
產品系列名稱 | VIN(MIN) | VIN(MAX) | VOUT(MIN) | VOUT(MAX) | IOUT(mA) | 精度(%) | 輸入輸出電壓差(mV) | 消耗電流(μA) | PSRR(dB) | 溫度范圍(℃) |
XC6402 | 1.5 | 6 | 0.8 | 5 | 700 | ±2.0 | 50 | 35 | 60 | -40~+85 |
XC6403 | 2 | 6 | 0.9 | 5.1 | 500 | ±2.0 | 200 | 35 | 65 | -40~+85 |
XC6404 | 2 | 6 | 0.9 | 5.1 | 500 | ±2.0 | 200 | 35 | 65 | -40~+85 |
XC6405 | 2 | 6 | 0.9 | 5.1 | 500 | ±2.0 | 200 | 90 | 65 | -40~+85 |
XC6408 | 2 | 28 | 2 | 18 | 150 | ±1.0 | 1100 | 8 | -40~+85 | |
XC6413 | 2 | 10 | 0.9 | 5.5 | 500 | ±2.0 | 200 | 35 | 65 | -40~+85 |
XC6414 | 2 | 10 | 0.9 | 5.5 | 500 | ±2.0 | 200 | 35 | 65 | -40~+85 |
