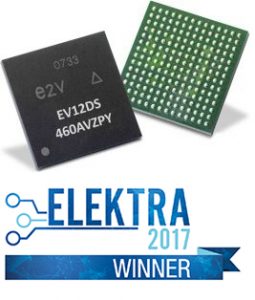

EV12DS460A是TeledyneE2V的12位6.0GSps DAC，具備集成的4:1或2:1多路復用器和7.5GHz輸出帶寬，鑒于DSP時鐘、OCD、PSS、TVF等用戶友好功能，可輕易與規范FPGA進行接口。

EV12DS460A內嵌了4種不同的輸出模式（NRZ、RTZ、NRTZ和RF），可按照所需的奈奎斯特范圍進行性能優化。EV12DS460A創新性的DAC提供了超過7GHz的模擬帶寬，有利于實現高至K波段(26.5GHz)的多波段、直接數字合成。

EV12DS460提供高至6GSps的確保采樣率，并能夠以7GSps運轉。具備四種輸出操作模式（NRZ、RTZ、NRTZ和RF）。EV12DS460A還包括一個獨特的可編程脈沖整形功能，可用作跨多個奈奎斯特區作業。

主要特點

?12位分辨率

?6.0GSps確保轉換率

?7.0GSps操控

?‐3dB模擬輸出帶寬7.5GHz（DAC輸出階躍響應的30ps上升和下降時間）

?支持高至12GHz（X波段）的射頻信號合成

?支持高至24GHz的射頻信號合成（降低輸出功率）

?4:1或2:1集成串行MUX（可選）

?可選輸出模式：

ReturnToZero(RTZ),NonReturntoZero(NRZ),Narrow

ReturnToZero(NRTZ)andRadioFrequency(RF)

?低延遲時間：3個時鐘周期

?2.6瓦功能損耗（4:1MUX）

?3線串行接口

?作用：

–可選MUX比4:1（高至6.0GSps），2:1（高至3.2GSps）

–用戶友好的作用，通過3WSI串行接口進行數字控制：

?增益調節

?輸出時鐘分頻選擇（調整DSP時鐘分頻比的可能性）（OCDS）

?調節整形脈沖寬度（RPW）和整形脈沖開始（RPB）以優化性能

?與DSP同步的時鐘相移選擇（PSS[2:0]）

?時鐘模式下輸入1/2/4（IUCM）

?直接訪問bitOCD和PSS

?與FPGA檢查（IDC）定時端口的輸入數據檢查位

?FPGA的時序沖突標志（設置或保持）

?通訊監控（TVF）

?LVDS差分數據輸入和DSP時鐘輸出。

?模擬輸出差動擺幅：1Vpp（100W差動阻抗）

?可用作多個DAC同步的外部同步

?開關電源：3.3V（數字）、3.3V和5V（模擬）

?FpBGA封裝（15x15mm機身尺寸，1mm間距）

深圳立維創展科技是Teledyne E2V的經銷商，主要供給Teledyne E2V數模轉換器和半導體，Teledyne E2V的應用領域包括通信、自動化、發現、醫療、環保等。價格優勢，歡迎咨詢。

詳情了解Teledyne E2V請點擊：http://www.imhgnv.cn/brand/26.html
