?MUN12AD01-SH評估板
發布時間:2022-05-24 16:49:47 瀏覽:855
Cyntec評估板主要用于MUN12AD01-SH高效率直流/直流電源模塊。評估板在4.5V和17V輸入電壓范圍內的負載電流高達1A時形成+3.3V輸出電壓。可以調節輸出設置電阻器R5至R10,以評估不同的輸出電壓。MUN12AD01-SH開關頻率為1.0MHz,應用所提供的器件可實現高達94%的效率。
電氣規格:
Parameters | Symbol | Value | Unit |
Input Voltage Range | VIN | 4.5~17 | V |
EN Voltage Range | EN | 1.5~17 | V |
Output Voltage | VOUT | 3.3 | V |
Output Current | IOUT | 1 | A |

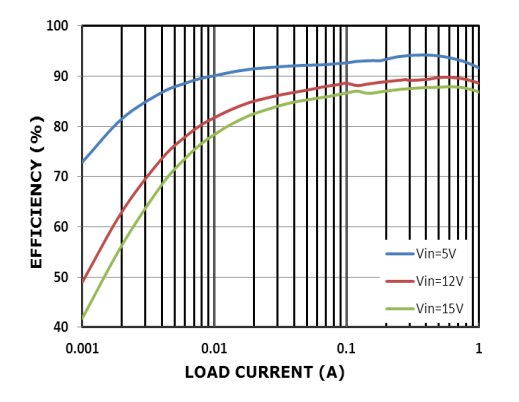

EFFICIENCY:
MUN12AD01-SH的輸出電壓預設為3.3V。
輸出電壓VOUT可通過改變Rx進行編程。使用以下公式計算新值:
深圳市立維創展科技授權代理Cyntec全線產品,致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝原廠,質量保證,并為中國大陸市場提供技術支持,歡迎咨詢。
詳情了解MUN12AD01-SH請點擊:http://www.imhgnv.cn/product/2997.html
