MUN3CAD01-SC評估板
發布時間:2022-05-23 16:59:06 瀏覽:899
Cyntec評估板用作MUN3CAD01-SC高效DC/DC電源模塊。評估板在2.7V和5.5V輸入電壓區域內的負載電流超過1A時形成+1.8V輸出電壓。MUN3CAD01-SC可以調節輸出設置電阻器R3至R8,以評估不同的輸出電壓。MUN3CAD01-SC開關頻率為3.0MHz,采用所提供的部件可實現超過93%的效率。
電氣規格:
Parameters | Symbol | Value | Unit |
Input Voltage Range | VIN | 2.7~5.5 | V |
EN Voltage Range | EN | 1.5~5.5 | V |
Output Voltage | VOUT | 1.8 | V |
Output Current | IOUT | 1 | A |

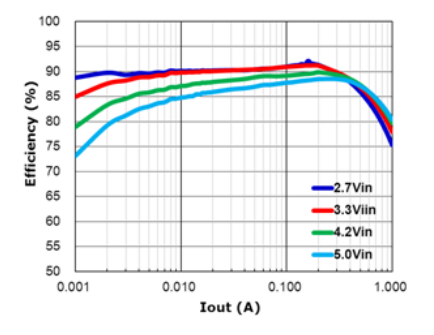

EFFICIENCY:
MUN3CAD01-SC評估板的輸出電壓預設為1.8V。
輸出電壓VOUT可通過改變Rx進行編程。使用以下公式計算新值:
深圳市立維創展科技授權代理Cyntec全線產品,致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝原廠,質量保證,并為中國大陸市場提供技術支持,歡迎咨詢。
詳情了解MUN3CAD01-SC請點擊:http://www.imhgnv.cn/product/2995.html
