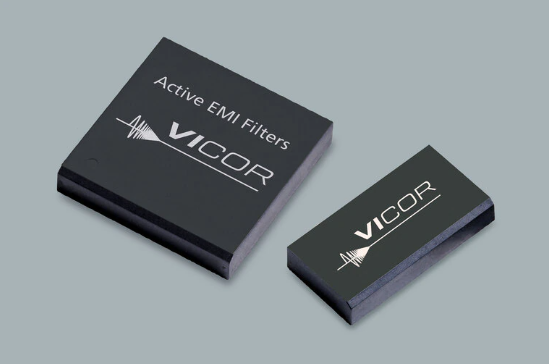

VICOR電源QuietPower??EMI 輸入濾波器模塊

發布時間：2022-05-16 16:44:52 瀏覽：1012

VICOR電源QPI系列有源EMI濾波器可提供150kHz至30MHz（CISPR22范圍）的傳輸共模（CM）和差模（DM）衰減。VICOR電源QPI系列模塊專用有源濾波器電路可在低頻率時提供優異的衰減，并設計為兼容ENClassB限制，包括PICMG3.0ATCA板。與無源解決方案相比較，VICOR電源QPI系列模塊選用有源濾波器，減少了共模扼流圈的體型，并提供了薄的表面貼裝元器件。更小的尺寸可以節約寶貴的線路板空間，減少葉片應用的高強度氣流。

VICOR電源MQPI-18可以衰減28V輸入MILPRM的傳輸共模（CM）和差模（DM）噪聲，以滿足MIL-STD-461F對傳輸噪聲檢測的EMI要求。VICOR電源QPI系列濾波器可在28VMILPRM的全輸入范圍內工作，并兼容高達85℃的7A負載（TA），無需降額。

特征與優勢

提供150kHz至30MHz的傳輸共模(CM)及差模(DM)衰減（CISPR22范圍）

對于需要EN55022B類限制的應用進行主動優化

12、24和48V額定輸入電壓

與標準濾波器相比較，可節約高達50％的線路板空間

深圳市立維創展科技是VICOR電源模塊的代理經銷商，主要提供DC-DC、AC-DC電源模塊，隔離、非隔離電源模塊轉換器等，立維創展致力為客戶提供高品質、高質量、價格公正的微波元器件產品，歡迎咨詢.

詳情了解VICOR電源模塊請點擊：http://www.imhgnv.cn/brand/18.html

Part Number	輸入電壓 (V)	電流等級 (A)	測試頻率 (kHz)	共模衰減 (dB)	高壓測試 (V)	封裝 (mm)
QPI-21LZ-01	30 – 80	14	250	45	1,500	開架式
QPI-21LZ	30 – 80	14	250	45	1,500	LGA
QPI-12LZ-01	05 – 80	7	1,000	40	1,500	開架式
QPI-12LZ	05 – 80	7	1,000	40	1,500	LGA
QPI-11LZ-01	05 – 50	7	1,000	60	707	開架式
QPI-11LZ	05 – 50	7	1,000	60	707	LGA
QPI-6LZ-01	30 – 80	14	250	40	1,500	開架式
QPI-6LZ	30 – 80	14	250	40	1,500	LGA
QPI-5LZ-01	10 – 40	14	250	60	707	開架式
QPI-5LZ	10 – 40	14	250	60	707	LGA
QPI-3LZ-01	10 – 40	7	250	65	707	開架式
QPI-3LZ	10 – 40	7	250	65	707	LGA
MQPI-18LP-01	5 – 50	7	1,000	45	1,500	開架式
MQPI-18LP	5 – 50	7	1,000	45	1,500	LGA
