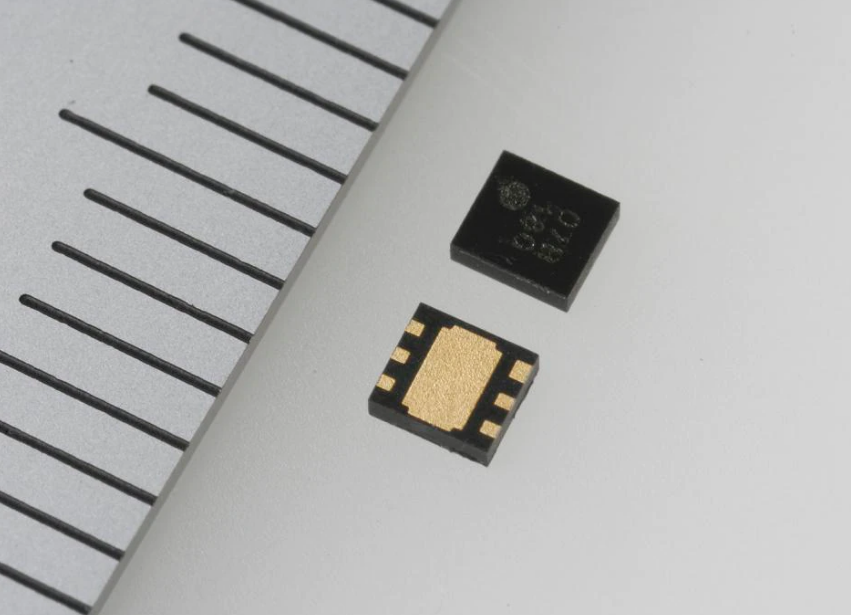

TOREX升壓型DC/DC轉換器
發布時間：2022-05-07 16:42:19 瀏覽：1240
升壓型DC/DC轉換器是經常使用的能量轉換器。升壓型DC/DC轉換器可以將較低的直流電壓轉換為較高的直流電壓，例如將1.5V或3.7V電壓轉換為12V或5V電壓。降壓轉換器損耗低，效率高。它主要用在由電池供電的便攜式設備，如智能手機、智能水表和煤氣表。升壓型DC/DC轉換器經常使用于電力工程、光伏電源轉換等系統。
TOREX升壓型DC/DC轉換器是一組內嵌（典型）PWM調節的升壓型DC/DC轉換器N端面驅動晶體管和（典型）同步p通道開關晶體管。通過降低內嵌晶體管的導通電阻，可以提供高效穩定的電流量。
TOREX升壓型DC/DC轉換器采用CMOS工藝和激光微調技術從而達到了低功耗和高精度。 芯片自帶的相位補償和緩啟動電路使得它有很好的瞬態響應和性能。
深圳市立維創展科技有限公司，優勢分銷TOREX電源器件，大量現貨庫存，歡迎合作。
詳情了解TOREX請點擊：http://www.imhgnv.cn/brand/62.html
產品系列 | VIN(MIN)
(V) | VIN(MAX)
(V) | VOUT(MIN)
(V) | VOUT(MAX)
(V) | IIN
(mA) | FB/VOUT電壓精度 | 振蕩頻率(kHz) | 限制電流(mA) | 消耗電流(μA) | 溫度范圍(℃) |
XC9145 | 0.65 | 5.5 | 3 | 5.5 | 800 |
| 1200 |
| 0.4 | -40～105 |
XC9147 | 0.65 | 6 | 1.8 | 5.5 | 1200 | 2% | 1200
3000 | 2000 | 56
75 | -40~105 |
XC9148 | 0.65 | 6 | 1.8 | 5.5 | 1400 | 2% | 1200
3000 | 2000 | 19
30 | -40~105 |
XC6367 | 0.9 | 10 | 1.5 | 6.5 | 3000 | ±2.5% | 100
180
300
500 |
| 20 | -40～＋85 |
XC6368 | 0.9 | 10 | 1.5 | 6.5 | 3000 | ±2.5% | 100
180
300
500 |
| 20 | -40～＋85 |
XC6371 | 0.9 | 10 | 2 | 7 | 250 | ±2.5% | 50
100
180 |
| 8.2 | -30～＋80 |
XC6372 | 0.9 | 10 | 2 | 7 | 250 | ±2.5% | 50
100
180 |
| 8.2 | -30～＋80 |
XC9103 | 0.9 | 10 | 1.5 | 30 | 3000 | ±2.0% | 100
180
300
500 |
| 20 | -40～＋85 |
XC9104 | 0.9 | 10 | 1.5 | 30 | 3000 | ±2.0% | 100
180
300
500 |
| 20 | -40～＋85 |
XC9105 | 0.9 | 10 | 1.5 | 30 | 3000 | ±2.0% | 100
180
300
500 |
| 20 | -40～＋85 |
XC9106 | 0.9 | 10 | 1.5 | 30 | 3000 | ±2.0% | 100
300 |
| 16 | -40～＋85 |
XC9107 | 0.9 | 10 | 1.5 | 30 | 3000 | ±2.0% | 100
300 |
| 16 | -40～＋85 |
XC9110 | 0.9 | 10 | 1.5 | 7 | 200 | ±2.5% | 100 |
| 1.9 | -40～＋85 |
XC9111 | 0.9 | 10 | 1.5 | 7 | 200 | ±2.5% | 100 |
| 1.9 | -40～＋85 |
XC9116 | 2.5 | 6 | 8 | 17.5 | 300 | ±0.5% | 1000 | 325 | 50 | -40～＋85 |
XC9119 | 2.5 | 6 |
| 19.5 | 300 | ±2.0% | 1000 | 400 | 55 | -40～＋85 |
XC9120 | 0.9 | 6 | 1.5 | 30 | 3000 | ±2.0% | 100 |
| 13 | -40～＋85 |
XC9121 | 0.9 | 6 | 1.5 | 30 | 3000 | ±2.0% | 100 |
| 13 | -40～＋85 |
XC9122 | 0.9 | 6 | 1.5 | 30 | 3000 | ±2.0% | 100 |
| 13 | -40～＋85 |
XC9133 | 2.5 | 6 | 2.5 | 17.5 | 300 | ±5.0% | 1000 | 360 | 60 | -40～＋85 |
XC9140 | 0.9 | 5.5 | 1.8 | 5 | 300 | ±2.0% | 1200 | 350 | 6.3 | -40～＋85 |
XC9141 | 0.65 | 6 | 1.8 | 5.5 | 800 | ±2.0% | 1200
3000 | 1300 | 56 | -40～＋85 |
XC9142 | 0.65 | 6 | 1.8 | 5.5 | 800 | ±2.0% | 1200
3000 | 1300 | 17,26 | -40～＋85 |
XC9101 | 2.5 | 20 | 2.2 | 30 | 3000 |
| 100~600 |
| 90 | -40～＋85 |
XC9128 | 0.8 | 6 | 1.8 | 5.3 | 1000 | ±10mV | 1200 | 1500 | 30 | -40～＋85 |
XC9129 | 0.8 | 6 | 1.8 | 5.3 | 1000 | ±10mV | 1200 | 1500 | 29 | -40～＋85 |
XC9131 | 0.65 | 5.5 | 1.8 | 5 | 1000 | ±10mV | 1200 | 1500 | 36 | -40～＋85 |
XC9135 | 0.65 | 5.5 | 1.8 | 5 | 1000 | ±2.0% | 1200 | 1590 | 39 | -40～＋85 |
XC9136 | 0.65 | 5.5 | 1.8 | 5 | 1000 | ±2.0% | 1200 | 1590 | 39 | -40～＋85 |
XC9143 | 1.3 | 16 | 7 | 18 |
| ±1.5% | 1200
3000 | 2000 | 250uA@1.2MHz
450uA@3.0MHz | -40～105 |
XC9144 | 1.3 | 16 | 7 | 18 |
| ±1.5% | 1200
3000 | 2000 | 55uA@1.2MHz
85uA@3.0MHz | -40～105 |
