LMZ31506H降壓模塊（集成電感）
發布時間：2022-04-20 17:11:04 瀏覽：934
LMZ31506H電源模塊是款便于應用的集成電源解決方案6-ADC-DC轉換器和功率MOSFET、屏蔽電感器和無源器件結合在一起QFN封裝中。該總功率解決方案只允許三個外部器件，并清除了電路補償和磁性器件選擇過程。

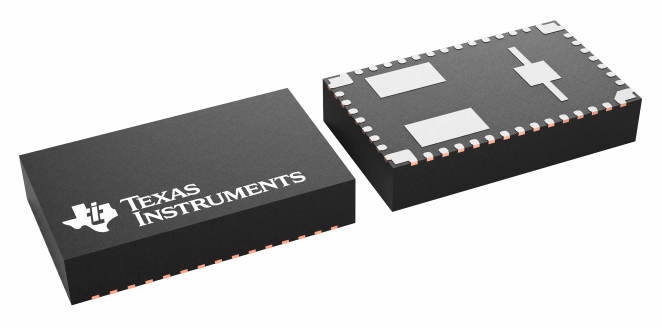

LMZ31506H電源模塊9×15×2.8毫米QFN封裝便于焊接到印刷電路板上，并允許設計緊湊型的負載點，工作效率高于90%，功耗好，對環境的熱阻抗為13°C/W。LMZ31506H電源模塊在85°C在工作溫度下，在沒有氣流的條件下提供完整的6A額定輸出電流。
LMZ31506H離散負載點設計的靈活性和功能集特別適合高性能DSP和FPGA供電。優秀的封裝技術提供了與標準QFN強大安全可靠的電源解決方案與安裝使用和檢測技術兼容。
特征
?完整的集成電源解決方案實現了占用空間小、精巧的設計
?9mm×15mm×2.8mm封裝
?效率高達96%
?寬輸出電壓控制1。2V至5.5V，參考精度為1%
?可選可調節電源軌允許輸入電壓降至1.7V
?可調節開關頻率（480kHz至780kHz）
?與外部時鐘同步
?可調節慢速啟動
?輸出電壓排序和跟蹤
?功率輸出優異
?可編程欠壓鎖定（UVLO）
?輸出過電流保護
?過熱保護
?預偏置輸出啟動
?工作溫度范圍：–40°C至+85°C
?增強的熱性能：13°C/W
?滿足EN55022B級排放標準
-集成屏蔽電感
?采用LMZ31506H和WEBENCH?Power Designer創建定制設計
應用
?寬帶和通訊基礎設施
?自動化測試和醫療器械
?Compact PCI/PCI Express/PXI Express
?DSP和FPGA負載點應用
?高密度分布式電力系統
由于TI的大面積缺料情況，很多客戶面臨超高價調貨的情況，甚至于渠道貿易商價格超過50倍正常行情。
而知名電源制造商臺達旗下Cyntec產品，早已推出uPOL 電源模塊產品原位替代，例如：MUN12AD03-SEC，MUN3CAD03-SE，完美解決TI缺貨，大量現貨供應。
