ARCH AC-DC ITE電源模塊ALC系列
發布時間:2022-04-14 17:06:50 瀏覽:1411
ARCH電源ALC系列應用在控制電路的輸出功率電平。ARCH AC-DC ITE電源模塊ALC系列首先檢驗從電路輸出端耦合到直流分量的射頻信號,然后將其傳到級運算放大器實現反向放大。放大的直流電壓被送回輸入端,作為電調制和衰減電路的可變偏置,以控制輸出信號電平的幅度。

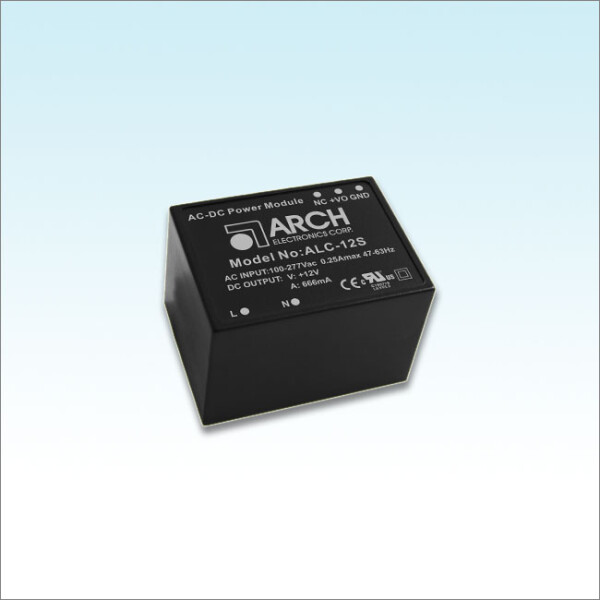

ARCH AC-DC ITE電源模塊ALC系列:
規格尺寸:1.48"x1.11"x1.08"
I/P: 90~305VAC
O/P:
S:3.3,5,8,9,12,14,15,24VDC
D:5/3.3,8/5,12/5VDC
I/O隔離:3000VAC
工作溫度:-40~+70°C
主要特征
可安裝使用在PCB上的電源模塊
密封式塑料外殼
通用型輸入范圍90-305VAC,47-440Hz
單輸出和雙輸出
低紋波和噪聲
二級隔離
最大空載瓦特<0.3W
CE、UL認證
3年產品保修
ARCH為臺灣知名電源模塊產品制造商,ARCH主要提供大功率AC-DC和DC-DC電源模塊產品,常見于系統前端,目前ARCH電源模塊客戶群覆蓋顯示屏、儀表、醫療、工業自動化、醫療、軌道交通等,ARCH電源模塊產品特色以大功率-小體積為特征。
深圳市立維創展科技授權代理ARCH電源模塊產品,提供高效率,高品質與小尺寸特性的產品滿足市場趨勢和需求,并提供技術支持服務,歡迎咨詢。
詳情了解ARCH電源模塊請點擊:http://www.imhgnv.cn/brand/38.html
電氣特性
封裝 | 模塊 |
尺寸 | 37.66 x 28.16 x 27.5 毫米 |
空載功率 | <0.3W |
線路調節 | 單:±0.2% |
負載調節 | 3.3S:±3% |
波紋 | 24S:<150mV (Vp-p) |
噪音 | 24S:<200mV (Vp-p) |
機構批準 | UL / EN 60950-1 |
電磁干擾 | EN 55032 B 類 |
特快專遞 | EN 55024 |
