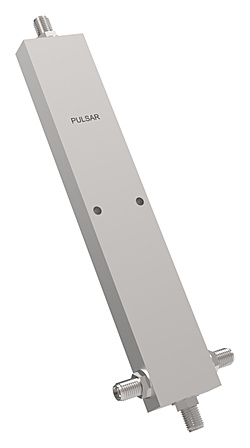

PULSAR微波帶狀線3路功率分配器/組合器
發(fā)布時間：2022-04-13 16:56:05 瀏覽：1225
PULSAR微波的3路功率分配器/組合器涵蓋了從500MHz到35GHz的各種類型連接器器件。針對1.20:1或更高的負載VSWR，PULSAR微波的3路功率分配器/組合器的額定值最大輸入功率為30瓦。PULSAR微波的3路功率分配器/組合器提供串聯(lián)和T形的配置，標準配置為SMA或N母接頭。
PULSAR主要為全球商業(yè)客戶提供性價比高微波產品，目前，PULSAR標準產品頻率可高達到85GHz, 并可以提供產品定制服務。PULSAR已經獲得ISO-9001認證、美國ITAR認證，所有產品均符合RoHS標準。
深圳市立維創(chuàng)展科技授權代理銷售PULSAR微波產品，并提供售后支持服務，歡迎咨詢。
詳情了解UMS放大器請點擊：http://www.imhgnv.cn/brand/36.html
頻率范圍
(GHz) | 最大 插入
損耗
(dB) | 隔離
（dB）
min | 幅度
平衡
(dB)
max | 相位
平衡
（deg）
max |
最大駐波比
| 最大 輸入
功率
（w） | 連接器
類型 | 型號 |
Min | Max |
0.5 | 1.0 | 0.6 | 17 | 0.4 | 6° | 1.35:1 | 30 | ? | PS3-01-433 / 1N |
0.5 | 1.0 | 0.6 | 17 | 0.4 | 6° | 1.35:1 | 30 | ? | PS3-01-451 / 4N |
0.5 | 1.0 | 0.6 | 17 | 0.3 | 6° | 1.35:1 | 30 | SMA | PS3-01-451/4S |
0.8 | 1.0 | 0.3 | 20 | 0.3 | 3° | 1.30:1 | 30 | ? | PS3-02-451 / 1N |
0.8 | 1.0 | 0.3 | 20 | 0.3 | 3° | 1.30:1 | 30 | SMA | PS3-02-451/1S |
1.0 | 1.5 | 0.3 | 20 | 0.3 | 7° | 1.35:1 | 30 | ? | PS3-03-451 / 1N |
1.0 | 1.5 | 0.3 | 20 | 0.3 | 6° | 1.35:1 | 30 | SMA | PS3-03-451/1S |
1.4 | 1.7 | 0.3 | 20 | 0.3 | 7° | 1.35:1 | 30 | ? | PS3-04-451/2N |
1.4 | 1.7 | 0.3 | 20 | 0.3 | 6° | 1.35:1 | 30 | SMA | PS3-04-451/3S |
1.7 | 1.9 | 0.3 | 20 | 0.3 | 7° | 1.35:1 | 30 | ? | PS3-05-451/3N |
1.7 | 1.9 | 0.3 | 20 | 0.3 | 6° | 1.35:1 | 30 | SMA | PS3-05-451/3S |
0.5 | 2.0 | 0.6 | 17 | 0.4 | 7° | 1.40:1 | 30 | ? | PS3-06-451 / 4N |
0.5 | 2.0 | 0.6 | 17 | 0.3 | 7° | 1.40:1 | 30 | SMA | PS3-06-451/4S |
0.8 | 2.4 | 0.6 | 18 | 0.3 | 7° | 1.40:1 | 30 | SMA | PS3-18-451/4S |
1.5 | 2.5 | 0.4 | 19 | 0.3 | 7° | 1.35:1 | 30 | ? | PS3-07-451/3N |
1.5 | 2.5 | 0.3 | 19 | 0.3 | 6° | 1.35:1 | 30 | SMA | PS3-07-451/3S |
2.0 | 2.5 | 0.4 | 20 | 0.3 | 5° | 1.35:1 | 30 | ? | PS3-08-451/3N |
2.0 | 2.5 | 0.3 | 20 | 0.3 | 5° | 1.35:1 | 30 | SMA | PS3-08-451/3S |
1.0 | 3.0 | 0.6 | 16 | 0.5 | 8° | 1.50:1 | 30 | ? | PS3-09-451/5N |
1.0 | 3.0 | 0.6 | 17 | 0.5 | 6° | 1.50:1 | 30 | SMA | PS3-09-451/5S |
0.5 | 4.0 | 1.0 | 16 | 0.5 | 10° | 1.50:1 | 30 | ? | PS3-17-451/5N |
0.5 | 4.0 | 1.0 | 16 | 0.5 | 10° | 1.50:1 | 30 | SMA | PS3-17-451/5S |
2.0 | 4.0 | 0.7 | 16 | 0.4 | 10° | 1.50:1 | 30 | SMA | PS3-10-433/1S |
2.0 | 4.0 | 0.7 | 16 | 0.4 | 10° | 1.50:1 | 30 | ? | PS3-10-451/3N |
2.0 | 4.0 | 0.7 | 17 | 0.4 | 8° | 1.40:1 | 30 | SMA | PS3-10-451/3S |
3.62 | 4.25 | 0.5 | 19 | 0.3 | 6° | 1.40:1 | 30 | ? | PS3-11-451/6N |
3.62 | 4.25 | 0.5 | 19 | 0.3 | 6° | 1.35:1 | 30 | SMA | PS3-11-451/6S |
2.0 | 6.0 | 0.9 | 16 | 0.4 | 7° | 1.50:1 | 30 | ? | PS3-12-451 / 1N |
2.0 | 6.0 | 0.9 | 16 | 0.3 | 7° | 1.50:1 | 30 | SMA | PS3-12-451/1S |
5.8 | 6.45 | 0.6 | 17 | 0.3 | 7° | 1.40:1 | 30 | ? | PS3-13-451/3N |
5.8 | 6.45 | 0.6 | 18 | 0.3 | 7° | 1.35:1 | 30 | SMA | PS3-13-451/8S |
0.5 | 8.0 | 1.6 | 16 | 0.5 | 6° | 1.60:1 | 30 | SMA | PS3-20-451/12S |
4.0 | 8.0 | 0.9 | 16 | 0.4 | 9° | 1.60:1 | 30 | ? | PS3-14-451/9N |
4.0 | 8.0 | 0.9 | 16 | 0.4 | 8° | 1.60:1 | 30 | SMA | PS3-14-451/9S |
7.2 | 8.5 | 0.8 | 16 | 0.3 | 10° | 1.50:1 | 30 | ? | PS3-15-451/9N |
7.2 | 8.5 | 0.8 | 16 | 0.3 | 8° | 1.50:1 | 30 | SMA | PS3-15-451/9S |
8.0 | 12.4 | 1.2 | 15 | 0.4 | 10° | 1.70:1 | 30 | SMA | PS3-16-451/10S |
0.5 | 18.0 | 2.6 | 16 | 0.8 | 12° | 1.60:1 | 30 | SMA | PS3-52-451/12S |
1.0 | 18.0 | 2.6 | 16 | 0.8 | 12° | 1.60:1 | 30 | SMA | PS3-53-451/12S |
2.0 | 18.0 | 1.5 | 18 | 0.4 | 10° | 1.60:1 | 30 | SMA | PS3-50-451/11S |
5.0 | 18.0 | 0.7 | 17 | 0.4 | 10° | 1.70:1 | 30 | SMA | PS3-19-433/9S |
5.0 | 18.0 | 0.7 | 17 | 0.4 | 10° | 1.70:1 | 30 | SMA | PS3-19-451/9S |
2.0 | 20.0 | 1.8 | 16 | 0.5 | 12° | 1.60:1 | 30 | SMA | PS3-51-451/11S |
6.0 | 35.0 | 2.2 | 12 | 0.8 | 10° | 2.20:1 | 30 | 2.92 | PS3-54-451/9S |
