Marki射頻/微波倍增器
發布時間：2022-01-10 17:23:38 瀏覽：1237

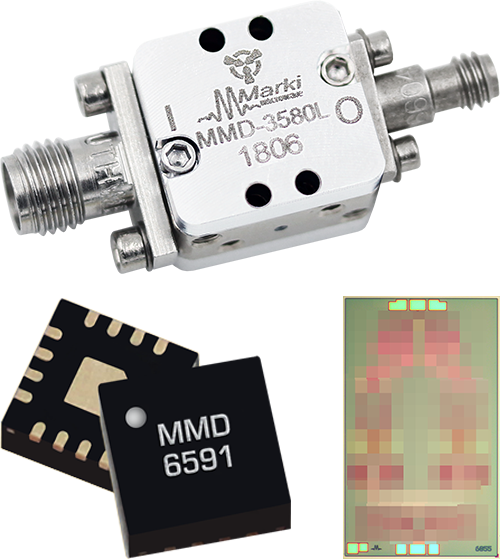

Marki射頻/微波倍增器是非線性元器件，它能合理有效地形成輸入數據信號頻率的整數倍的輸出數據信號。Marki射頻/微波倍增器輸入頻率稱之為“基波”頻率，具備基波倍數的輸出數據信號稱之為“諧波”。Marki射頻/微波倍增器的重要指標值包括基波與所需諧波之間的轉換損耗率、多余諧波的控制、輸入所需工作功率、輸出功率和倍增器的附加相位噪聲。Marki的表面貼裝MMIC倍增器使用封裝在行業標準QFN中的優化芯片。Marki倍增器包括平衡倍增器、放大器倍增器和非線性傳輸線。
特點
高抑制不必要的諧波，放松典型使用的濾波要求和中等輸入功率要求；
提供具備更高抑制的高功率組合；
具有內置放大器的X2和X4模塊提供方便的現成乘法級，具備增益和低工作功率輸入要求；
NLTL為梳狀形成和毫米波提供低殘余相位噪聲倍增；
深圳市立維創展科技是Marki的經銷商，優勢提供Marki毫米波產品現貨服務，并提供技術支持，歡迎咨詢。
Passive x2/x4
| Input [GHz] | Output [GHz] |
|
|
|
|
Model | Low | High | Low | High | Conversion Loss [dB] | Suppression F (dBc) | Suppression 3F (dBc) | RoHS |
MLD-0416SM | 2 | 8 | 4 | 16 | 12 | 40 | 40 | Y |
MMD-1030H | 5 | 15 | 10 | 30 | 12 | 41 | 51 | Y |
MMD-1030HSM | 5 | 15 | 10 | 30 | 12 | 34 | 46 | Y |
MMD-1648L | 8 | 24 | 16 | 48 | 15 | 44 | 69 | Y |
MMD-1250H | 6 | 25 | 12 | 50 | 10 | 32 | 40 | Y |
MMD-2050LSM | 10 | 25 | 20 | 50 | 12.5 | 35 | 46 | Y |
MMD-2050HSM | 10 | 25 | 20 | 50 | 12.5 | 33 | 40 | Y |
MMD-2060L | 10 | 30 | 20 | 60 | 11 | 37 | 41 | Y |
MMD-2060H | 10 | 30 | 20 | 60 | 10.5 | 38 | 39.5 | Y |
MMD-3567L | 17.5 | 33.5 | 35 | 67 | 11 | 38 | 44 | Y |
MMD-3580L | 17.5 | 40 | 35 | 80 | 11 | 38 | 44 | Y |
MMD-20100H | 10 | 50 | 20 | 100 | 10 | 24.5 | 33 | Y |
MMQ-40125H | 10 | 31.25 | 40 | 125 | 20 | 19 | 12 | Y |
Active x2/x4
| Input [GHz] | Output [GHz] | Input Level [dBm] |
|
|
|
|
Model | Low | High | Low | High | Low | High | Output Level [dBm] | Typical Suppression [avg] | Bias [V/mA] | RoHS |
ADA-0416 | 2 | 8 | 4 | 16 | +0 | +6 | +16 | 28 | +7V/-0.15V@300mA | Y |
ADA-1030 | 5 | 15 | 10 | 30 | +0 | +6 | +16 | 30 | +7V/-0.15V@300mA | Y |
ADA-2052 | 10 | 26 | 20 | 52 | -6 | +2 | +16 | 30 | +4V/-0.6V@400mA | Y |
AQA-2156 | 5.25 | 14 | 21 | 56 | -2 | +6 | +20 | - | +4V/-5V@300mA | Y |
NLTL Comb Generators
| Input [GHz] | Output [GHz] |
|
|
Model | Low | High | Low | High | Drive Level [dBm] | RoHS |
NLTL-6273SM | 0.7 | 5 | 0.7 | 24 | 20 | Y |
NLTL-6794SM | 0.1 | 1 | 0.1 | 30 | +20 | Y |
NLTL-6273 | 0.7 | 5 | 0.7 | 40 | 20 | Y |
NLTL-6796SM | 0.5 | 3.5 | 0.5 | 50 | +20 | Y |
NLTL-6275 | 3 | 15 | 3 | 85 | 20 | Y |
Legacy
| Input [GHz] | Output [GHz] |
|
|
|
|
Model | Low | High | Low | High | Conversion Loss [dB] | Suppression F (dBc) | Suppression 3F (dBc) | RoHS |
D-1505 | 1.5 | 5 | 3 | 10 | 10 | 25 | 30 | N |
D-0308 | 3 | 8 | 6 | 16 | 9 | 25 | 30 | N |
