Cyntec電源模塊HM10107A
發布時間:2021-12-07 17:30:01 瀏覽:1707
Cyntec電源模塊HM10107A是一款高頻率、高功率密度、完整性的DC/DC電源模塊。PWM控制模塊、功率MOSFET和大部分兼容組件集成在一個混合封裝中。
Cyntec電源模塊HM10107A的特性包括具備高相位裕度補償?shù)碾妷耗J娇刂?、?nèi)部軟啟動、OCP和預偏置輸出啟動工作能力。除此之外,Cyntec電源模塊HM10107A是一個易于應用領域的POL功能模塊,只需給各種應用設計輸入電容器和輸出電容器。

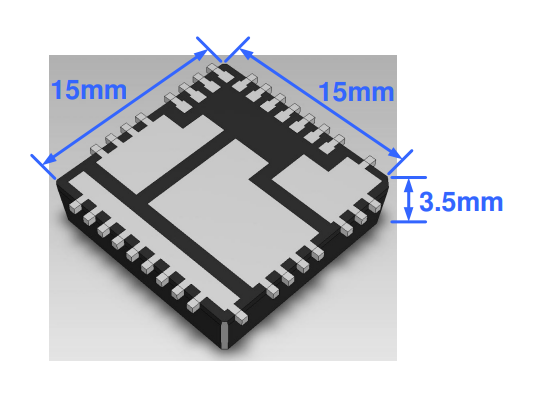

Cyntec電源模塊精巧的封裝形式可以使用PC板底端未使用的空間,實現高密度的負載調節點。HM10107A封裝形式在一個熱增強、緊湊型(15mm×15mm×3.5mm)的低剖面QFN封裝中,主要用于標準表面安裝設備的自動組裝。Cyntec電源模塊HM10107A是無鉛的,滿足RoHS標準規定。
特性:
高功率密度功率模塊;
10A最大負載;
輸入電壓范圍為1.0V至15.0V;
PVCC電壓范圍為4.5V至14.4V;
輸出電壓范圍為0.6V至5.0V;
優異的熱性能指標;
95%的峰值效率;
啟用功能;
保護設備(OCP、非閉鎖);
帶預偏置輸出啟動的內部軟啟動;
QFN-包裝15mm*15mm*3.5mm;
精巧;
提供無鉛(滿足RoHS標準規定);
MSL3,245C回流焊;
應用領域:
通用型降壓DC/DC轉換;
分布式電源;
數據通訊和電信電源;
服務器/桌面電源;
深圳市立維創展科技授權代理Cyntec全線產品,致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝進口,質量保證,并為中國大陸市場提供技術支持,歡迎咨詢。
詳情了解Cyntec電源模塊請點擊:http://www.imhgnv.cn/brand/16.html
10A
零件號 | 尺寸 升寬噸
| 輸入電壓(V) | 輸出電壓(V) | ||
HM10107A | 15.0 | 15.0 | 3.7 | 1.0~15.0 | 0.6~5.5 |
