Cyntec高效uPOL模塊MUN12AD05-SMF系列
發布時間:2021-09-15 17:01:26 瀏覽:1893
Cyntec高效uPOL模塊是非隔離dc-dc轉換器,可提供高達5A的輸出工作電流。PWM電源開關控制器、高頻率功率電感器集合在一個混合元器件封裝中。
Cyntec高效uPOL模塊MUN12AD05-SMF系列瞬時PWM結構,實現了快速瞬態響應。其它功能模塊包括遠程操作啟用功能模塊、內部軟啟動、非閉鎖過工作電流維護和開關電源良好。

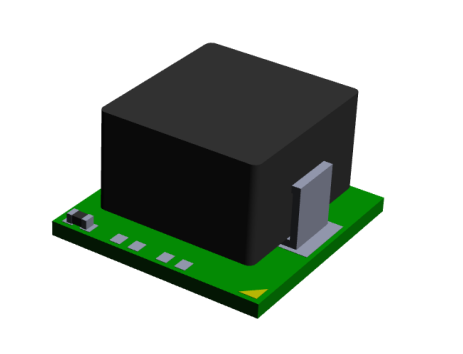

Cyntec高效uPOL模塊MUN12AD05-SMF系列精巧緊湊型的元器件封裝(6.0mm×6.0mm×3.5mm)主要用于標準表面貼裝機械設備的自動化組裝。uPOL模塊無鉛,滿足RoHS標準規定。
特征:
高密度uPOL模塊;
5A輸出工作電流;
輸入電壓范圍為4.5至20V;
MUN12AD05-SMFH的輸出電壓范圍為1.9V至5V,MUN12AD05-SMFL的輸出電壓范圍為0.6V至1.8V;
92%的峰值效率(@Vin=12V);
啟用/禁用功能模塊;
強制性PWM模式;
維護(非閉鎖:OCP、OTP、SCP、OVP);
內部軟啟動;
緊湊型尺寸:6mm*6mm*3.5mm(最大值);
滿足RoHS標準規定的無鉛電池;
MSL250℃回流焊;
應用領域:
分布式電源;
服務器、工作平臺和存儲;
互聯網和數據通訊;
深圳市立維創展科技授權代理Cyntec全線產品,致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝進口,質量保證,并為中國大陸市場提供技術支持,歡迎咨詢。
詳情了解Cyntec電源模塊請點擊:http://www.imhgnv.cn/brand/16.html
或聯系我們的銷售工程師:0755-83642657 QQ: 2295048674
5A
零件號 | 尺寸 升寬噸
| 輸入電壓(V) | 輸出電壓(V) | ||
MUN12AD05-SMFH | 6.0 | 6.0 | 3.5 | 4.5~20.0 | 1.9~5.0 |
MUN12AD05-SMFL | 6.0 | 6.0 | 3.5 | 4.5~20.0 | 0.6~1.8 |
