Anritsu內置誤碼率測試儀MP2110A
發布時間：2021-09-01 17:12:25 瀏覽：1459
Anritsu MP2110A是一款內置錯碼率測試儀(BERT)、采樣示波器的一體化測量儀，支持光學模塊的錯碼率測量、眼圖分析等評估操縱。
為了評估光學通訊系統中應用的光學模塊，需求應用BERT、采樣示波器。在此之前，評估QSFP28和TFP28。典范的光學模塊需求獨立的BERT和樣品示波器，不過有內置的4個通道的BERT和雙通道的樣品示波器的一體化，Anritsu MP2110A不需求單獨的裝備，低落了裝備投資和生產老本。
此外，Anritsu MP2110A，不僅可以在光學模塊的RX側同時測量多達4個通道的錯誤率(BER)，還可以同時在TX側實施至多4個通道的眼圖模板測試和眼圖分析。另外，MP2110A采樣示波器的采樣速度到達25萬的采樣/秒(比上一代機器快6倍)，可以更快地進行眼圖模板測試和眼圖分析。支持NRZ信號口罩邊測和抖音分析。還可以分析PAM4信號，支持高達53Gbaud的TDECQ測量。采用Anritsu MP2110A，可同時實施BER測量和眼圖分析，縮短測量時間65%。
MP2110A BERT在規范配置下可測量。24.3Gb/s。28.2。Gb/s的比特率，安裝OPt-093后可測量9.5Gb/s到14.2。Gb/s的比特率。內置采樣示波器支持的帶寬為40，GHz(電5GHzSMF、光學I/F和F25GHz。此外，該采樣示波器還標配內置 100 Gb/s 頻段的貝塞爾濾波器，用于測量光學信號。杰出的機能有助于確保進步光學模塊的產量。
另外，簡化的設定和應用利便的用戶界面使MP2110A操縱利便，將MP2100B的遠程號令兼容，使儀器升級無憂無慮。
此外，內置PC帶的穩定運行可以在任何操縱環境下獲得優異的機能。Anritsu MP2110A，配備多通道BERT、采樣示波器、高速眼圖分析和波蓋馀量測量功效，進步光學模塊的生產服從，低落生產老本。
用于25G至800G多通道塊/裝備的開發和生產。
一體化儀器，內置BERT和樣品示波器。
至多可應用4、通道、BERT和雙通道采樣示波器同時測量。
疾速測量和高機能縮短測試時間，進步產量，并低落裝備投入老本。
采樣示波器。
大約5秒可以捕捉100萬個樣本，采樣速度高達25萬個樣本。
內置高靈敏度O/E(-15dBm，典范值，SMF)
高帶寬:35GHz(光，SMF)，25GHz(光，DMF，40GHz)
低抖動：200 fs rms（典范值）
NRZ和PAM4信號分析才氣，支持的53-Gbaud，PAM4分析。
用于NRZ和PAM4的內置時26/53 Gbaud鐘恢復單位（CRU）
NRZ抖動重量分析。
BERT。
低抖動PPG：600 fs（典范值）
高靈敏度ED：25 mV（典范值）
內置PC支持穩定疾速測量。
應用實例程序輕松配置測量系統。

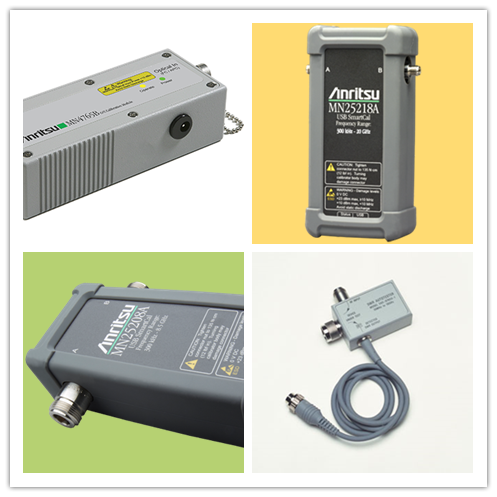

深圳市立維創展科技是Anritsu公司的經銷商，提供Anritsu公司產品包括毫米波連接器，檢波器，限幅器，微波負載和功分器，產品原裝進口，質量保證，歡迎咨詢。
