EUVIS MD653D–模擬輸出模式可選MUXDAC
發布時間:2021-08-25 16:57:49 瀏覽:2079

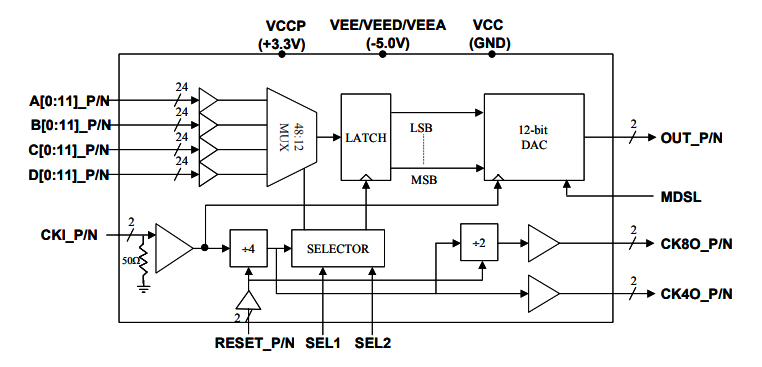

EUVIS MD653D是高速12位數模具轉換器(DAC),集成了48:12(12通道4:1)輸入多重復用器。片上的DAC能夠以高達4.5Gsps的采樣率運作。EUVIS DAC的模擬輸出能夠在常規維持模式(適用于首個奈奎特頻帶)或零模式(適用于第一、第二和第三個奈奎特頻帶)的操作之間進行挑選。差數字數據輸入接口與LVPECL、LVDS和CML兼容。48對差分數據輸入多路復用到4倍的速率后,12個高速數據位置被鎖定和編碼驅動DAC輸出水平。增加輸出有50個-輸出反向終止。EUVIS提供除以4的鐘表輸出和樣品相位挑選(SEL1和SEL2),優化樣品相位對輸入數據的兩端對齊。還提供8分鐘之外的輸出。為需要數據同步多個MD653D輸出的系統應用程序提供重置功能模塊。
主要特征。
DAC各輸入位置的4:1再利用比。
高達4.5Gsps速率的12位分辨率DAC。
DAC模擬輸出格式能夠在常規維持(NH)模式或零(RZ)模式之間挑選。
50項補貨-背面終端。
為數據同步提供了互補的4分頻和8分頻鐘輸出。
2.8w的功能損耗。
可調整400~800mVPP單端輸出擺幅。
?每個差分輸入數據和復位對之間的片上100歐姆終端。
帶外露襯墊的LQFP封裝。
深圳市立維創展科技是EUVIS的代理經銷商,主要提供EUVIS的全球頂尖的高速數模轉換DAC、直接數字頻率合成器DDS、復用DAC的芯片級產品,以及高速采集板卡、動態波形發生器等產品,原裝現貨,價格優勢,歡迎咨詢。
詳情了解EUVIS請點擊:http://www.imhgnv.cn/brand/24.html
更多產品咨詢,請聯系我們的銷售代表:0755-83642657 QQ: 2295048674
