Marki微波濾波器
發布時間：2021-06-10 17:00:51 瀏覽：1836
Marki射頻/微波濾波器是數字信號處理的基本構成部分。它們在通頻帶內傳輸數據信號，并拒絕通頻帶外的數據信號。Marki濾波器通常情況下是反射的，這代表著它們在通頻帶外反射數據信號；然而，Marki的雙工器為帶外數據信號提供了一個吸收終端，使其成為以下混頻器或NLTL梳狀發生器的理想化選擇。Marki微波濾波器的重要性能指標包括控制（控制無用數據信號的程度）、控制邊緣陡度、插入損耗和回波損耗。在控制和濾波器規格尺寸之間有一個基本的權衡，由于兩者都是由濾波器的“順序”確定的。高級濾波器提供更多的抑制，但需用更多的空間和更高的插入損耗。
濾波器作用
高級最大平面設計；
低通頻帶插入損耗；
寬高頻通頻帶和阻帶；

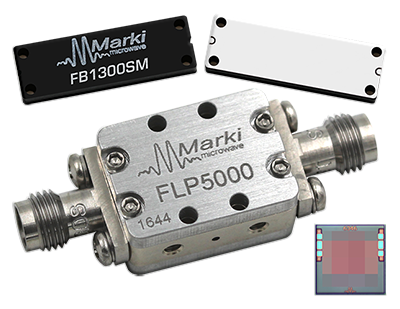

集總元器件，微帶線，腔體和GaAsMMIC；
MMIC濾波器（MFB/MDPX）體型小、性能指標安全可靠；
深圳市立維創展科技是Marki的經銷商，優勢提供Marki毫米波產品現貨服務，并提供技術支持，歡迎咨詢。
詳情了解Marki射頻微波請點擊：http://www.imhgnv.cn/brand/31.html
或聯系我們的銷售工程師：0755- 83642657 QQ： 2295048674
低通 |
|
|
|
|
|
|
|
模型 | 3 dB 截止頻率 [GHz] | 通帶插入損耗 [dB] | 通帶回波損耗 [dB] | 頻率@ 50 dB 抑制 [GHz] | S-參數 | RoHS |
|
FLP-0490 | 4.9 | 0.6 | 30 | 9.3 | FLP-0490 | N |
|
FLP-0750 | 7.5 | 0.9 | 30 | 12.5 | FLP-0750 | N |
|
FLP-0960 | 9.6 | 0.6 | 25 | 17.25 | FLP-0960 | N |
|
FLP-1250 | 12.5 | 0.6 | 20 | 19.5 | FLP-1250 | N |
|
FLP-1460 | 14.6 | 0.6 | 20 | 25.5 | FLP-1460 | N |
|
FLP-1740 | 17.4 | 0.9 | 20 | 23 | FLP-1740 | N |
|
FLP-1800 | 18 | 1.2 | 20 | 21.75 | FLP-1800 | N |
|
FLP-1940 | 19.4 | 0.9 | 20 | 33.75 | FLP-1940 | N |
|
FLP-2000 | 20 | 1.2 | 20 | 24 | FLP-2000 | N |
|
FLP-2150 | 21.5 | 1.2 | 18 | 32 | FLP-2150 | N |
|
FLP-2360 | 23.6 | 1.3 | 18 | 33 | FLP-2360 | N |
|
FLP-2650 | 26.5 | 1.5 | 15 | 36.5 | FLP-2650 | N |
|
FLP-3200 | 32 | 1.8 | 15 | 41.5 | FLP-3200 | N |
|
FLP-3660 | 36.6 | 1.8 | 15 | 46 | FLP-3660 | N |
|
FLP-4300 | 43 | 2 | 15 | 52.5 | FLP-4300 | N |
|
FLP-5000 | 50 | 2 | 15 | 62 | FLP-5000 | N |
|
高通 |
|
|
|
|
|
|
|
模型 | 截止頻率 [GHz] | 30 dB 抑制頻率 [GHz] | 50 dB 抑制頻率 [GHz] | 80 dB 抑制頻率 [GHz] | S-參數 | RoHS |
|
FH-1700 | 17 | 14 | 11.5 | 6 | FH-1700 | Y |
|
FH-1800 | 18 | 15 | 12 | 6.5 | FH-1800 | Y |
|
FH-2600 | 26 | 21.5 | 18 | 11 | FH-2600 | Y |
|
FH-4000 | 40 | 36.6 | 33 | 25 | FH-4000 | Y |
|
FH-5500 | 55 | 51 | 45 | 35 | FH-5500 | Y |
|
帶通 |
|
|
|
|
|
|
|
模型 | 中心頻率 [GHz] | 低頻 1 dB 截止 [GHz] | 高頻 1 dB 截止 [GHz] | S-參數 | RoHS |
|
|
FB-0785SM | 7.85 | 7.25 | 8.45 | FB-0785SM | N |
|
|
FB-0785 | 7.85 | 7.25 | 8.45 | FB-0785 | N |
|
|
FB-0850SM | 8.5 | 7.85 | 9.2 | FB-0850SM | N |
|
|
FB-0860 | 8.6 | 7.95 | 9.25 | FB-0860 | N |
|
|
FB-0900SM | 9 | 8.4 | 9.6 | FB-0900SM | N |
|
|
FB-0905 | 9.05 | 8.45 | 9.65 | FB-0905 | N |
|
|
FB-0955SM | 9.55 | 8.9 | 10.2 | FB-0955SM | N |
|
|
FB-0955 | 9.55 | 8.9 | 10.2 | FB-0955 | N |
|
|
FB-1050SM | 10.5 | 9.6 | 11.4 | FB-1050SM | N |
|
|
FB-1050 | 10.5 | 9.75 | 11.25 | FB-1050 | N |
|
|
MFB-1100 | 11 | 9.5 | 12.5 | MFB-1100 | Y |
|
|
FB-1140SM | 11.4 | 10.45 | 12.35 | FB-1140SM | N |
|
|
FB-1145 | 11.45 | 10.6 | 12.3 | FB-1145 | N |
|
|
FB-1215SM | 12.15 | 11.35 | 12.95 | FB-1215SM | N |
|
|
FB-1215 | 12.15 | 11.3 | 13 | FB-1215 | N |
|
|
FB-1300SMG | 13 | 12 | 14 | FB-1300SMG | Y |
|
|
FB-1310 | 13.1 | 12.2 | 14 | FB-1310 | N |
|
|
FB-1385 | 13.85 | 11.5 | 16.2 | FB-1385 | N |
|
|
FB-1390 | 13.9 | 13.48 | 14.32 | FB-1390 | N |
|
|
FB-1445SM | 14.45 | 13.2 | 15.7 | FB-1445SM | N |
|
|
FB-1445 | 14.45 | 13.3 | 15.6 | FB-1445 | N |
|
|
MFB-1445SM | 14.45 | 13.6 | 15.1 | MFB-1445SM | Y |
|
|
FB-1450 | 14.5 | 11.1 | 17.9 | FB-1450 | N |
|
|
FB-1500 | 15 | 12 | 18 | FB-1500 | N |
|
|
FB-1575SM | 15.75 | 14.6 | 16.9 | FB-1575SM | N |
|
|
FB-1575 | 15.75 | 14.5 | 17 | FB-1575 | N |
|
|
MFB-1600 | 16 | 12.6 | 18.6 | MFB-1600 | Y |
|
|
FB-1655 | 16.55 | 15.8 | 17.3 | FB-1655 | N |
|
|
FB-1690 | 16.9 | 15.7 | 18.1 | FB-1690 | N |
|
|
FB-1725 | 17.25 | 15.8 | 18.7 | FB-1725 | N |
|
|
FB-1800 | 18 | 15.85 | 20.15 | FB-1800 | N |
|
|
FB-1840 | 18.4 | 16.65 | 20.15 | FB-1840 | N |
|
|
FB-2000 | 20 | 18.6 | 21.4 | FB-2000 | N |
|
|
FB-2020 | 20.2 | 17.2 | 23.2 | FB-2020 | N |
|
|
MFB-2025 | 20.25 | 16.75 | 24.4 | MFB-2025 | Y |
|
|
FB-2060 | 20.6 | 18.95 | 22.25 | FB-2060 | N |
|
|
FB-2250 | 22.5 | 18 | 27 | FB-2250 | N |
|
|
FB-2400 | 24 | 22.4 | 25.6 | FB-2400 | Y |
|
|
MFB-2400 | 24 | 21 | 27 | MFB-2400 | Y |
|
|
FB-2430 | 24.3 | 21.25 | 27.35 | FB-2430 | N |
|
|
FB-2480 | 24.8 | 21.1 | 28.5 | FB-2480 | N |
|
|
FB-2500 | 25 | 18 | 32 | FB-2500 | N |
|
|
MFB-2500 | 25 | 18 | 32 | MFB-2500 | Y |
|
|
MFB-2625 | 26.25 | 21.5 | 30 | MFB-2625 | Y |
|
|
FB-2770 | 27.7 | 23.55 | 31.85 | FB-2770 | N |
|
|
MFB-3175 | 31.75 | 26.6 | 36.7 | MFB-3175 | Y |
|
|
FB-3270 | 32.7 | 28.75 | 36.65 | FB-3270 | N |
|
|
FB-3300 | 33 | 26 | 40 | FB-3300 | N |
|
|
MFB-3300 | 33 | 26 | 40 | MFB-3300 | Y |
|
|
MFB-3325 | 33.25 | 32 | 34.3 | MFB-3325 | Y |
|
|
MFB-3475 | 34.75 | 29.5 | 40 | MFB-3475 | Y |
|
|
MFB-3450 | 35 | 24 | 45 | MFB-3450 | Y |
|
|
FB-3700 | 37 | 32.55 | 41.45 | FB-3700 | N |
|
|
FB-4000 | 40 | 34.4 | 45.6 | FB-4000 | N |
|
|
MFB-5350 | 53 | 40 | 67 | MFB-5350 | Y |
|
|
雙工器 |
|
|
|
|
|
|
|
| 低通帶 [GHz] |
| 通帶高 [GHz] |
|
|
|
|
模型 | 低的 | 高的 | 低的 | 高的 | 隔離度 [dB] | S-參數 | RoHS |
DPX-M50 | 直流電 | 0.035 | 0.07 | 10 | 24 | DPX-M50 | N |
DPX-0R5 | 直流電 | 0.36 | 0.7 | 8 | 24 | DPX-0R5 | N |
DPX-1 | 直流電 | 0.85 | 1.4 | 5 | 24 | DPX-1 | N |
DPX-2 | 直流電 | 1.5 | 2.7 | 7 | 25 | DPX-2 | N |
DPX-3 | 直流電 | 2.3 | 4.2 | 8 | 25 | DPX-3 | N |
DPX-4 | 直流電 | 2.8 | 5.5 | 12 | 30 | DPX-4 | N |
DPX-0508 | 直流電 | 5 | 8 | 18 | 45 | DPX-0508 | N |
DPX-9516 | 直流電 | 9.5 | 16 | 32 | 40 | DPX-9516 | N |
DPX-1114 | 直流電 | 11 | 14 | 30 | 50 | DPX-1114 | N |
DPX-1721 | 直流電 | 17 | 21.5 | 40 | 50 | DPX-1721 | N |
MDPX-2330 | 直流電 | 23 | 30 | 60 | 36 | MDPX-2330 | Y |
MDPX-2734 | 直流電 | 27 | 34 | 60 | 38 | MDPX-2734 | Y |
