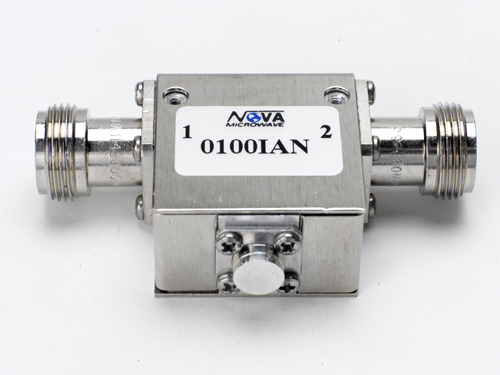

NOVA射頻微波N型同軸隔離器
發布時間：2021-05-25 17:05:55 瀏覽：1463
NOVA射頻微波提供了一個線N型同軸隔離器在各種類型封裝尺寸規格和頻率段。N型同軸隔離器是專門針對通信應用領域，軍事應用領域，蜂窩和無線行業市場。在設計階段對安全可靠性、成本和生產制造展開了調整。NOVA射頻微波N型同軸隔離器選用射頻干擾和磁屏蔽設計。N型同軸隔離器選用優質材料制作而成，有效確保在整個溫度范圍內達到最佳性能指標。為了更好地保證磁場穩定性且不隨溫度震蕩，所有N型同軸隔離器均從-50開始展開測試℃至+100℃.
NOVARF微波標準N型同軸隔離器配備N型母射頻連接器和10瓦接線端子。N型公射頻連接器，相位匹配，逆時針旋轉，反方向功率存儲量更高，互調規格要求更高，可根據要求提供屏蔽更高的N型同軸隔離器。列出來的電氣規格在工作溫度范圍內。
深圳市立維創展科技是NOVA的經銷商，主要提供NOVA的各種微帶線環形器與微帶線隔離器，產品原廠進口，極具價格優勢，歡迎咨詢。
FREQUENCY | MODEL | ISOLATION dB (Min.) | INS. LOSS dB (Max.) | VSWR | TEMP | FWD | REV | PACKAGE OUTLINE |
GHZ |
|
|
| (Max.) | ( oC ) | POWER (WATTS) |
|
|
0.380-0.470 | 0042IAN | 20 | 0.4 | 1.25 | 65 | 250 | 10 | NQ |
0.400-0.500 | 0045IAN | 20 | 0.4 | 1.25 | 65 | 250 | 10 | NQ |
0.500-0.600 | 0055IAN | 20 | 0.4 | 1.25 | 65 | 250 | 10 | NR |
0.600-0.750 | 0067IAN | 20 | 0.4 | 1.25 | 45 | 250 | 10 | NS |
0.700-0.830 | 0076IAN | 20 | 0.4 | 1.25 | 45 | 250 | 10 | NT |
0.790-0.960 | 0088IAN | 20 | 0.4 | 1.25 | 45 | 250 | 10 | E |
0.900-1.100 | 0100IAN | 23 | 0.35 | 1.2 | 45 | 150 | 10 | E |
0.915-0.964 | 0094IAN | 23 | 0.35 | 1.2 | 45 | 150 | 10 | E |
0.960-1.215 | 0109IAN | 20 | 0.4 | 1.25 | 45 | 150 | 10 | E |
1.100-1.300 | 0120IAN | 23 | 0.35 | 1.2 | 45 | 150 | 10 | E |
1.200-1.400 | 0130IAN | 20 | 0.4 | 1.25 | 45 | 150 | 10 | E |
1.400-1.600 | 0150IAN | 23 | 0.35 | 1.2 | 45 | 150 | 10 | E |
1.500-1.800 | 0165IAN | 23 | 0.4 | 1.25 | 45 | 150 | 10 | E |
1.700-2.000 | 0185IAN | 20 | 0.35 | 1.25 | 45 | 150 | 10 | F |
1.700-2.300 | 0200IEN | 20 | 0.4 | 1.25 | 60 | 50 | 10 | NY |
1.800-2.100 | 0195IAN | 20 | 0.35 | 1.25 | 45 | 150 | 10 | F |
1.930-1.990 | 0196IAN | 23 | 0.35 | 1.2 | 45 | 150 | 10 | F |
2.000-2.300 | 0215IAN | 20 | 0.35 | 1.25 | 45 | 150 | 10 | F |
2.100-2.400 | 0225IAN | 20 | 0.35 | 1.25 | 45 | 150 | 10 | F |
2.300-2.700 | 0250IAN | 20 | 0.4 | 1.25 | 45 | 150 | 10 | F |
2.400-2.500 | 0245IAN | 23 | 0.35 | 1.2 | 45 | 150 | 10 | F |
2.500-2.900 | 0270IAN | 20 | 0.4 | 1.25 | 45 | 150 | 10 | F |
2.700-3.100 | 0290IEN | 20 | 0.4 | 1.25 | 45 | 50 | 10 | F |
2.800-3.300 | 0305IEN | 20 | 0.4 | 1.25 | 65 | 50 | 10 | F |
3.400-4.200 | 0380IEN | 20 | 0.4 | 1.25 | 45 | 50 | 10 | F |
3.600-4.300 | 0395IEN | 20 | 0.4 | 1.25 | 45 | 50 | 10 | F |
4.200-5.000 | 0460IEN | 20 | 0.4 | 1.25 | 45 | 50 | 10 | F |
4.600-5.400 | 0500IEN | 20 | 0.4 | 1.25 | 45 | 50 | 10 | F |
5.000-6.000 | 0550IEN | 20 | 0.4 | 1.25 | 45 | 50 | 10 | F |
5.400-5.900 | 0565IEN | 23 | 0.35 | 1.2 | 45 | 50 | 10 | F |
5.700-6.800 | 0625IEN | 20 | 0.4 | 1.25 | 45 | 50 | 10 | F |
5.800-6.500 | 0615IEN | 23 | 0.35 | 1.2 | 45 | 50 | 10 | F |
6.000-8.000 | 0700IEN | 20 | 0.4 | 1.25 | 45 | 50 | 10 | F |
6.400-7.200 | 0680IEN | 23 | 0.35 | 1.2 | 45 | 50 | 10 | F |
