AMCOM緊湊型SSPA模塊
發布時間：2021-03-01 17:05:34 瀏覽：1580
20世紀60年代，功率晶體管的工作頻率擴展到微波領域。同時，微波集成電路開始進入實驗階段，產生了微波SSPA固態功率放大器。然而，微波固態功率放大器的優異性能應該歸功于GaAs場效應晶體管（GaAsFET）的出現。由場效應晶體管（FET）構成的低噪聲放大器（LNA）不僅是低噪聲技術的主導器件，而且由FET構成的固態功率放大器（SSPA）的工作原理已成為微波領域的關鍵放大器。隨著時間的推移，場效應晶體管的技術越來越完善，頻率范圍越來越寬，輸出功率越來越大，特別是大功率匹配場效應晶體管在3.7~8.5ghz的頻率范圍內可輸出20W功率，在9~15GHz的頻率范圍內可輸出10W功率，在1W的頻率范圍內可輸出10W功率功率范圍為21ghz。如果采用微波功率合成技術，在Ku波段可以獲得幾十瓦的功率。隨著功率和種類的增加，微波固態功率放大器得到了廣泛的應用。
SSPA固態功率放大器的應用是從衛星通信的需求出發的。衛星通信具有多址連接和強大的分布能力。它能滿足地理間隔，覆蓋范圍廣，對流量和網絡結構的變化具有靈活性。近年來，它得到了很大的發展。在一定程度上，在衛星通信地球站的上行鏈路中，除了使用衛星轉發器外，還采用固態功率放大器作為前置放大器，驅動數百瓦的TWTA或1kW和3KW速調管功率放大器。近年來，隨著甚小孔徑終端（VSAT）衛星系統的快速發展，對固態功率放大器的需求越來越廣泛和嚴格。為了滿足VSAT系統的需要，固態功率放大器需要10～20W的輸出功率。

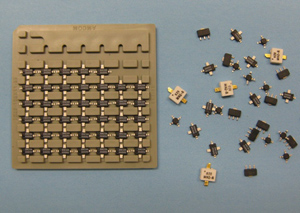

深圳市立維創展科技是AMCOM功率放大器的代理銷售，主營AMCOM的功率放大器，如：射頻晶體管、MMIC功率放大器、混合放大器模塊、寬帶放大器、高功率放大器模塊、帶RF和DC連接器的高功率放大器模塊和低噪聲放大器，功率放大器，開關，衰減器，移相器以及上/下邊變頻器的定制。
立維創展獨家代理銷售該公司全線產品。擁有產品優勢在于頻段寬，貨期短（貨期4-6周），價格是同類產品的三分之二，歡迎咨詢。
詳情了解AMCOM緊湊型SSPA模塊請點擊：http://www.imhgnv.cn/brand/1.html
或聯系我們的銷售工程師：0755-83642657 QQ: 1369964087
模型 | 最低頻率（GHz） | 最大頻率（GHz） | 增益（dB） | 輸出功率（dBm） | 偏差（V） | 射頻輸入和射頻輸出 | 尺寸（英寸） | ECCN |
AM020331SF-2D | 0.225 | 0.3 | 20 | 32 | -1.4 | SMA | 1.3 x 0.47 x 0.17 | EAR99 |
AM141940SF-2H | 1.4 | 1.9 | 25 | 38 | 16 | SMA | 2.8 x 2.0 x 0.56 | EAR99 |
AM183031SF-3H | 1.8 | 3 | 31 | 32 | 12 | SMA | 2.8 x 2.0 x 0.56 | EAR99 |
AM003536SF-2H-S | 0.01 | 3.5 | 22 | 37 | 24 | SMA | 2.8 x 2.0 x 0.56 | EAR99 |
AM003536SF-2H | 0.05 | 3.5 | 22 | 37 | 22 | SMA | 2.8 x 2.0 x 0.56 | EAR99 |
AM343635SF-2H | 3.4 | 3.6 | 18 | 37 | 7 | SMA | 1.5 x 2.8 x 0.61 | EAR99 |
AM004040MD-2H | 0.05 | 4 | 24 | 40 | 40 | SMA | 2.2 x 2.2 x 0.65 | EAR99 |
AM304031SF-3H | 3 | 4 | 29 | 32 | 12 | SMA | 2.8 x 2.0 x 0.56 | EAR99 |
AM324036SF-3H | 3.2 | 4 | 29 | 36 | 12 | SMA | 2.8 x 2.0 x 0.56 | EAR99 |
AM186242MD-3H | 1.8 | 6.2 | 32 | 42 | 32 | SMA | 2.2 x 2.2 x 0.65 | EAR99 |
AM357037MD-3H | 3.5 | 7 | 24 | 38 | 12 | SMA | 2.2 x 2.2 x 0.65 | EAR99 |
AM388242MD-3H | 3.8 | 8.2 | 33 | 42 | 32 | SMA | 2.2 x 2.2 x 0.65 | EAR99 |
AM559038MD-3H | 5.5 | 9 | 24 | 38 | 12 | SMA | 2.2 x 2.2 x 0.65 | EAR99 |
AM00010037MD-1H | 0.05 | 10 | 12 | 37 | 32 | SMA | 2.2 x 2.2 x 0.65 | EAR99 |
AM07512042MD-3H | 7.5 | 12 | 28 | 42 | 32 | SMA | 2.2 x 2.2 x 0.65 | EAR99 |
AM06013033MD-3H | 6 | 13 | 28 | 33 | 12 | SMA | 2.2 x 2.2 x 0.65 | EAR99 |
AM12516541MD-5H | 12.5 | 16.5 | 51 | 41 | 32 | SMA | 2.2 x 2.2 x 0.65 | EAR99 |
AM30040031SF-3H | 30 | 40 | 17 | 31 | -10 | SMA | 1.5 x 1.2 x 0.30 | EAR99 |
