KRYTAR 3 dB 180度混合耦合器
發布時間:2021-02-03 17:16:47 瀏覽:1554
KRYTAR的180度混合耦合器以緊湊型的單一化封裝提供普遍的頻率覆蓋,提供低插入損耗、高方向性和緊密耦合。KRYTAR 3 dB 180度混合耦合器在這些波段的諸多應用領域中提供了簡便的解決方案,包括電子戰(EW)、商用型無線、SATCOM、雷達、信號監測和檢測、天線波束形成和EMC測試環境。在諸多空間限制標準下,KRYTAR 3 dB 180度混合耦合器的緊湊型尺寸是理想的。也能夠根據軍事規格型號制造。
深圳市立維創展科技授權代理RADITEK產品,部分型號備有現貨。產品原裝進口,質量保證,歡迎咨詢。
型號編號 | 最小頻率(GHz) | 最高頻率 (GHz) | 幅度失衡(dB) | 相位不平衡(度) | 隔離度(dB最小值) | 駐波比(最大值) | 插入損耗(最大dB) |
4100400 | 10 | 40 | ±1.00 | ±12 | 12 | 1.8 | 1.7 |
4100400K | 10 | 40 | ±1.00 | ±12 | 12 | 1.8 | 1.7 |

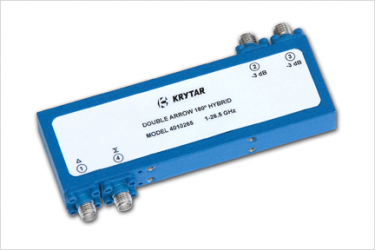

4010265 | 1 | 26.5 | ±1.00至20 GHz | ±16 | 15 | 1.80至20 GHz | 3.0至20 GHz |
±1.50至26.5 GHz | 1.95至26.5 GHz | 3.6至26.5 GHz | |||||
4060265 | 6 | 26.5 | ±0.70 | ±12 | 14 | 1.7 | 1.6 |
4060200 | 6 | 20 | ±0.60 | ±10 | 15 | 1.7 | 1.2 |
4010180 | 1 | 18 | ±0.60 | ±12 | 15 | 1.7 | 2.9 |
4020180 | 2 | 18 | ±0.60 | ±14 | 15 | 1.7 | 2 |
4010124 | 1 | 12.4 | ±0.40 | ±10 | 17 | 1.6 | 2.1 |
4040124 | 4 | 12.4 | ±0.40 | ±8 | 17 | 1.6 | 0.9 |
4020080 | 2 | 8 | ±0.30 | ±8 | 18 | 1.4 | 1.1 |
4005070 | 0.5 | 7 | ±0.60 | ±10 | 16 | 1.4 | 2.8 |
4005040 | 0.5 | 4 | ±0.70 | ±15 | 14 | 1.35 | 2 |
