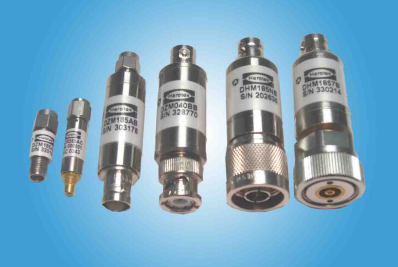

HEROTEK高靈敏度零偏置肖特基探測器100 KHz至26.5 GHz
發布時間：2020-11-19 15:19:14 瀏覽：1946
肖特基二極管是金屬半導體材料結構的半導體二極管，具備正向電壓低、開關速度快等優勢。與同類型應用中的點接觸二極管相比較，HEROTEK零偏壓肖特基二極管探測器具備更寬的動態范圍、更高的耐熱穩定性和更精密的平方律性能。HEROTEK零偏置肖特基二極管探測器不止可適用于精密測試設備、發射機、開關電源、信號監測和導彈制導系統，還可做為微波功率探測器。
零偏置肖特基二極管探測器的一個成熟應用領域是毫米波和亞毫米波功率檢驗，它可以有效地檢測和混合從微波到太赫茲技術的電磁波輻射。
特征
無偏差
匹配輸入，實現良好的駐波比
3dB（1.0mV/μw）
非恒定寬動態范圍，10μV至5 V（輸入功率-50 DBM至+20 DBM）
極平坦頻率響應
應用
雷達設備
發射機監測
電源和信號監測
導彈制導系統
實驗室測試
深圳市立維創展科技有限公司，授權代理銷售HEROTEK產品，產品包括檢波器、放大器、限幅器、PIN開關、信號發生器等，HEROTEK產品滿足出色的性能，高可靠性和快速交付，歡迎咨詢。
詳情了解HEROTEK產品請點擊：http://www.imhgnv.cn/brand/47.html
或聯系我們的銷售工程師：0755-83050846 QQ: 3312069749
MODEL | FREQUENCY RANGE (GHz) | MAX VSWR | MAXIMUM FLATNESS (± dB) | LOW LEVEL SENSITIVITY (mV / mW) | HIGH LEVEL OUPUT @ +13dBm (V) | CONNECTOR | SIIZE (INCHES) |
INPUT | OUTPUT | LENGTH | DIA |
DHM020BB | 100 KHz - 2.0 GHz | 1.3:1 | 0.1 (per 100KHz) 0.3 (overall) | 1.0 | 2 | BNC (M)) | BNC (F) | 2.48 | 0.68 |
DHM040BB | 100 KHz - 4.0 GHz |
DHM124AA | 10 MHz - 12.4 GHz | 1.4:1 | 0.5 | 1.0 | 2 | SMA (M) | SMA (F) | 1.05 | 0.32 |
DHM124AB | SMA (M) | BNC (F) | 2.50 | 0.56 |
DHM124NB | N (M) | BNC (F) | 2.46 | 0.75 |
DHMA18AB | 10 MHz - 18.5 GHz | 1.5:1 | 0.5 | 1.0 | 2 | SMA (M) | BNC (F) | 1.89 | 0.39 |
DHM185AB | 2.50 | 0.56 |
DHM185AC | SMA (M) | SMC (M) | 1.20 | 0.32 |
DHM185AA | 10 MHz - 18.5 GHz | 1.4:1 | 0.5 | 1.0 | 2 | SMA (M) | SMA (F) | 1.05 | 0.32 |
DHM185NB | N (M) | BNC (F) | 2.46 | 0.75 |
DHM1857B | APC-7 | BNC (F) | 2.59 | 0.75 |
DHM265AA | 10 MHz - 26.5 GHz | 1.5:1 (to 18.5 GHz) 2:1 (to 26.5 GHz) | 0.5 (to 18.5 GHz ) 1.0 (to 26.5 GHz) | 1.0 | 2 | SMA (M) | SMA (F) | 1.05 | 0.32 |
DHMA26AB | BNC (F) | 1.89 | 0.39 |
DHM265AC | SMC (M) | 1.20 | 0.32 |
DHM2653B | 1.0 | 2 | APC 3.5 (M) | BNC (F) | 1.89 | 0.39 |
DHM2653C | SMC (M) | 1.70 | 0.38 |
