DS855–相位調制直接數字合成器
發布時間:2020-09-24 15:10:54 瀏覽:2020

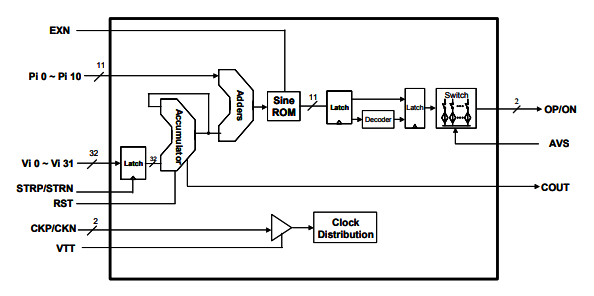

DS855是一種高速直接數字合成器(DDS),具有32位頻率調諧分辨率、11位相位調制輸入和11位幅度分辨率。DS855第一奈奎斯特波段的正弦波可產生1.2GHz(2.5GHz時鐘頻率)。DS855在正弦波開始時,初始相位可以重置為零。DS855芯片具有一對與50相連的互補輸出端子。輸出波形的頻率可由32位頻率控制位Vi_0~Vi_31控制。輸出波形的相位可以通過11位PI_0~PI_10相位調制輸入來調制,DS855可接受互補時鐘輸入或單端時鐘輸入,具有50Ω的片上后端終端和用戶定義的閾值。DS855頻率分辨率位接受TTL或CMOS輸入電平。只需要一臺5V的電源。
DS855主要特征
32位頻率調諧字和13位相位解決方案
具有11位分辨率的片上dac
11位相位調制端口
時鐘頻率高達2.2GHz,正弦波產生1.2GHz。
50后端互補模擬波形輸出
最差SFDR>50 dBc
重置引腳以啟動階段0啟動狀態
用于更新頻率字和dac輸出頻率的高速選通
高速選通輸入由單片機或dsp芯片控制,實現實時啁啾。
頻率更新率高達8個時鐘周期
單-5.0V電源的功耗為3.2W
DS855應用
雷達設計和試驗
衛星通信
VSAT
電子戰
無線基站
射頻信號源產生
儀器和半導體測試儀
先進通信調制
