DS856–高速3GHz直接數字合成器
發布時間:2020-09-11 15:16:34 瀏覽:6346

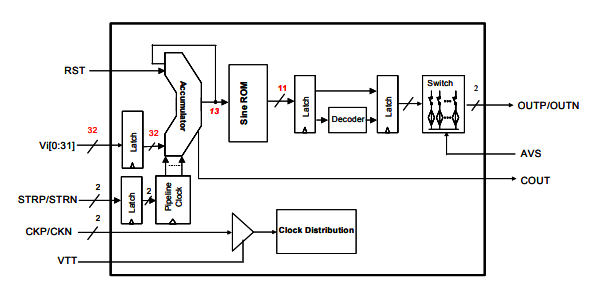

DS856是一種高速直接數字合成器(DDS),頻率調諧分辨率為32位,ROM相位分辨率為13位,DAC幅值分辨率為11位。DS856第一奈奎斯特波段的正弦波可產生1.6GHz(3.2GHz時鐘頻率)。初始階段可以重置為零啟動。DS856芯片具有一對與50相連的互補輸出端子。輸出波形的頻率可由32位頻率控制位Vi[0:31]控制。DS856可接受差分時鐘輸入或單端時鐘輸入,具有50Ω的片上后端終端和用戶定義的閾值.頻率分辨率位接受LVTTL或CMOS輸入電平。只需要一臺5V的電源。
DS856主要特征
32位頻率調諧器和13位相位分辨率
具有11位分辨率的片上dac
時鐘頻率高達3.2GHz
產生高達1.6GHz的正弦波
50終端互補模擬波形輸出
最差SFDR>50 dBc
LVTTL/CMOS數字頻率字輸入
重置引腳以啟動階段0啟動狀態
用于更新頻率字和dac輸出頻率的高速選通
高速選通輸入由單片機或dsp芯片控制,實現實時啁啾。
頻率更新率高達8個時鐘周期
單-5.0V電源的功耗為3.3W
DS856應用領域
雷達設計和試驗
衛星通信
VSAT
電子戰
無線基站
射頻信號源產生
儀器和半導體測試儀
先進通信調制
深圳市立維創展科技是EUVIS的代理經銷商,主要提供EUVIS的全球頂尖的高速數模轉換DAC、直接數字頻率合成器DDS、復用DAC的芯片級產品,以及高速采集板卡、動態波形發生器等產品,原裝現貨,價格優勢,歡迎咨詢。
詳情了解EUVIS請點擊:http://www.imhgnv.cn/brand/24.html
更多產品咨詢,請聯系我們的銷售代表:0755-83050846 QQ: 3312069749
