HMC611LP4/HMC611LP4E功率監控對數檢波器 ADI代理現貨
發布時間:2018-07-09 13:57:07 瀏覽:6609
HMC611LP4(E)對數檢波器/控制器將輸入端的RF信號轉換為輸出端成正比的DC電壓。HMC611LP4(E)利用連續壓縮拓撲結構,提供寬輸入頻率范圍內的極高動態范圍和轉換精度。隨著輸入功率增加,連續放大器逐漸進入飽和,從而生成精確的對數函數近似值。
若您有任何疑問,請聯系我們立維創展,我們會盡最大努力為您服務。
一系列平方律檢波器輸出求和、轉換成電壓域并緩沖驅動LOGOUT輸出。在檢測模式下,LOGOUT引腳短路到VSET輸入并提供-25mV/dB的標稱對數斜率和18 dBm的截距(22 dBm,? ≥ 5.8 GHz)。HMC611LP4(E)也可在控制器模式下使用,向VSET引腳施加外部電壓以生成AGC或APC反饋環路。
品牌 | 型號 | 描述 | 貨期 | 庫存 |
ADI |
HMC611LP4 HMC611LP4E |
對數檢波器控制器,采用SMT封裝,0.001 - 10.0 GHz |
現貨 | 151 |
HMC611LP4優勢和特點

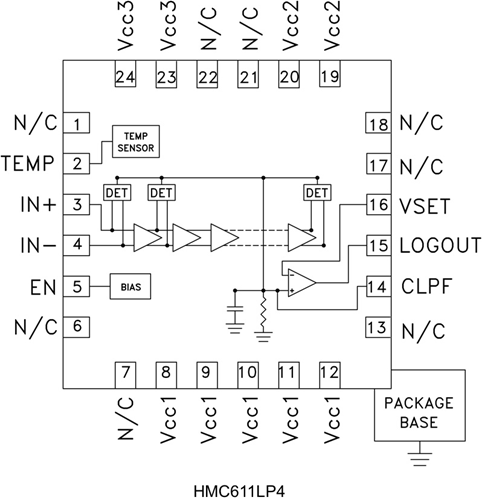

HMC611LP4結構圖
54 dB范圍高達8 GHz
