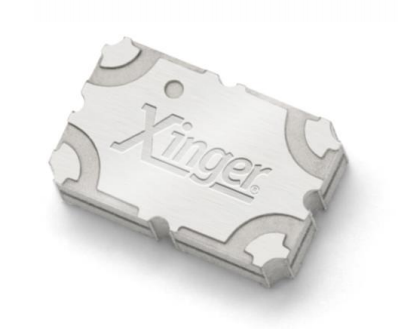

X3C35F1-03S低剖面、高性能的3dB混合耦合器
發布時間:2020-04-13 11:37:47 瀏覽:1861
X3C35F1-03S是一種低剖面、高性能的3dB混合耦合器,采用一種易于使用、制造友好的表面安裝組件。X3C35F1-03S是專為平衡功率和低噪聲放大器、信號分配和其他需要低插入損耗和緊密振幅和相位平衡的應用而設計的。它可以用于25瓦以下的大功率應用。零件經過嚴格的鑒定測試,并使用熱膨脹系數(CTE)與常見基板(如FR4、G-10、RF-35、RO4003和聚酰亞胺)兼容的材料制造。采用符合6/6 RoHS標準的浸錫處理工藝生產.
X3C35F1-03S特征:
3300-3700兆赫
高功率
非常低的損耗
緊密振幅平衡
高隔離度
生產友好型
磁帶和卷盤
無鉛
X3C35F1-03S重要參數
頻率(GHZ):3.2 - 4.2
功率(W):25
回波損耗(dB):23
插入損耗(dB):0.20
深圳市立維創展科技有限公司是Anaren品牌的代理經銷商,主要提供貼片混合耦合器、巴倫變壓器、延遲線、定向耦合器、Doherty合路器、功分器、微蜂窩型耦合器、 RF Crossovers產品,產品原裝庫存,極具價格優勢,歡迎咨詢
