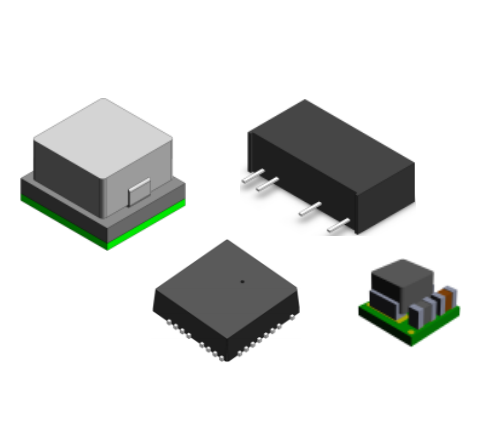

Cyntec電源模塊DC-DC的系統各個功能模塊

發布時間:2020-03-17 10:36:18     瀏覽:2211

規劃一個根據PWM操控的boost升壓式Cyntec電源模塊DC-DC電源轉化芯片,該芯片實現根據雙環(電壓環和電流環)一階操控體系的電流形式PWM操控電路,在該集成模塊內將包含操控、驅動、維護、檢測電路等。最終在電路體系根本結構的基礎上,結合電力電子技術與微電子技術,采用采用BiCMOS工藝,具體針對DC-DC改換電路的實現進行研究。


Cyntec電源模塊體系各個功能模塊:

① 差錯放大電路差錯是用于調整改換器的高增益差分放大器。放大器發生差錯信號,他被供應PWM比較器。當輸出電壓樣本與內部電壓基準比較并放大差值時發生差錯信號。差錯放大器的2號腳Vref便是基準電壓發生的固定基準。

② PWM比較器當來自電流取樣信號,當然是電感電流和振蕩器發生的補償諧波想加后的電流信號,超越差錯信號時,PWM比較器翻轉,復位驅動鎖存器斷開電源開關,以此來操控開關管的注冊與關斷。

③ 振蕩器模塊振蕩器電路提供必定頻率的時鐘信號,以設置改換器工作頻率,以及用于斜率補償的守時斜升波。時鐘波形為脈沖,而守時斜升波便是用于斜波補償的,在電感取樣端相加。

④ 驅動器鎖存器鎖存器包含RS觸發器與相關邏輯,它經過接通和斷開驅動電路來操控電源開關的狀況。來自鎖存器的低輸出電平把它斷開。正常工作方式下,在時鐘脈沖期間觸發器被置為高電平,當PWM比較器輸出變為高電平時鎖存器復位。

⑤ 軟發動電路模塊當整個體系剛發動時,電感發生一個很大的沖擊電流,軟發動讓體系開始時不能在全占空比下發動,使輸出電壓以受控的上升速率添加至額外穩壓點。規劃思維是利用外接電容的充放電使得占空比慢慢進步,到達輸出安穩的意圖。

⑥ 電流采樣電路 提供斜率補償電流靈敏電壓給 PWM 比較器。

⑦ 維護電路模塊 監視電源開關的電流,若該值超越額外峰值,則該電路作用,重新開始軟發動周期。
