AMCOM功率放大器AM003536WM-BM / FM-R 原裝現貨

發布時間：2019-06-11 09:52:03     瀏覽：2068

AMCOM是美國著名的微波電路設計和微波器件制造企業，成立于1996年，至今已有20多年經驗，AMCOM研發的產品眾多，其中包括功率FET，MMIC功率放大器，以及具有RF和DC連接器的高功率放大器模塊，是一款具有高功率，寬帶，高效功率放大器。

AMCOM

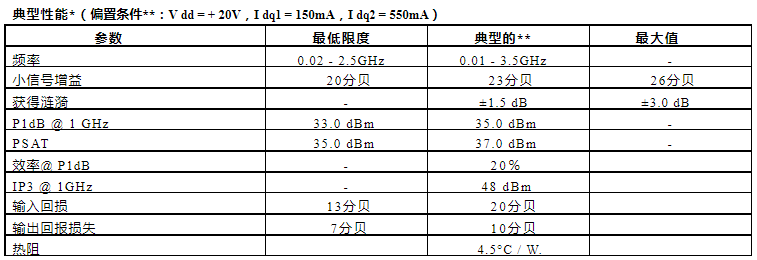

AMCOM功率放大器擁有多款型號，每款型號所具有的功能大不相同，其中AMCOM的AM003536WM-BM / FM-R是一款新推廣的產品，具有超寬帶GaAs MMIC功率放大器。它可在0.01至3.5Hz頻段內具有23dB增益和36dBm輸出功率，便于將低成本SMT組裝到PC板上。而該MMIC采用陶瓷封裝，具有射頻和直流引線在封裝的底層，便于將低成本的SMT組裝到PC板上。

AM003536WM-FM-R是AM003536WM-BM-R安裝在銅制法蘭支架上，用于擰緊金屬散熱器。兩個部分都是符合RoHS標準。它的特征包括寬帶從10MHz到3.5GHz；高輸出功率P1dB=36dBm；高增益為23dB；輸入/輸出匹配50歐姆；而它的應用一般在軟件無線電、儀表、獲得電阻等

AM003536WM-BM / FM-R的測試電路：

1：輸出端口的+ 20V偏壓可以通過偏置三通或合適的扼流圈提供，以便焊接在輸出端口上

板。扼流圈的電感應足夠大，以便在最低頻率下具有高阻抗

操作（300nH就足夠了）。

2：第一級和第二級的推薦電流偏置分別為150mA和500mA。

柵極偏差僅供參考。在V DD1 ＆V DD2 = + 20V，V GS1 ＆V GS2 值是-1.0V和-0.75V

分別獲得這些所需的電流。可以調節V gs1 和V gs2 以改變電流

分別通過第一級（V dd1 引腳）和第二級（V dd2 引腳）。

3：不要施加V DD1 ＆V DD2 不開V適當的負電壓GS1 ＆V GS2 。

4：流出V gs1 和V gs2 引腳的電流在P 1dB時分別小于2mA和5mA

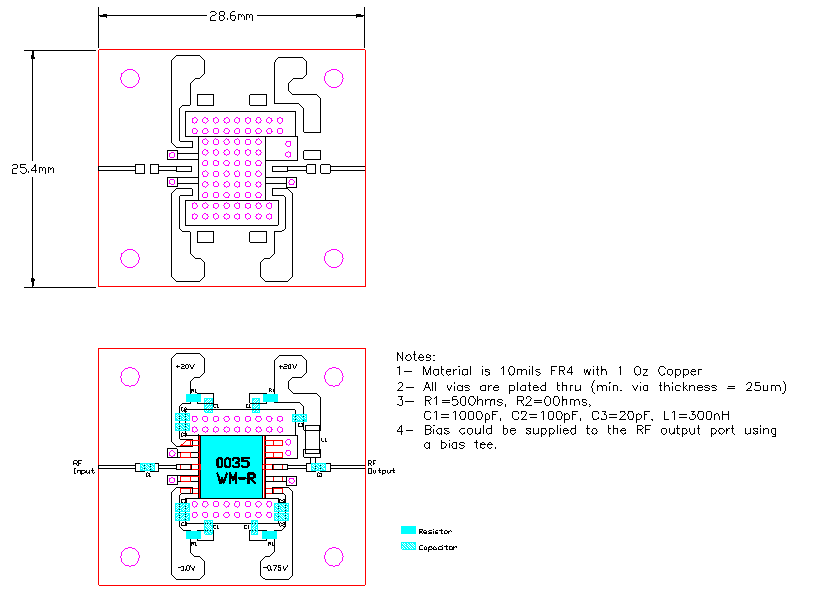

AM003536WM-BM / FM-R的測試電路


了解詳情請點擊：深圳立維創展科技有限公司
