CMD299寬帶寬K波段Ka波段低噪聲放大器18-40GHz
發布時間:2019-02-18 16:35:11 瀏覽:1805
CMD299是一款高效的GaAs MMIC低噪聲放大器,非常適用于需要小尺寸和低功耗的EW和通信系統。該器件針對30 GHz進行了優化,可提供大于17 dB的增益,相應的噪聲系數為3.5 dB,輸出1 dB壓縮點為+7 dBm。CMD299采用50歐姆匹配設計,無需外部DC模塊和RF端口匹配。CMD299提供完全鈍化,以提高可靠性和防潮性。
品牌
型號
貨期
庫存
Custom mmic
CMD299
1周
45
特征

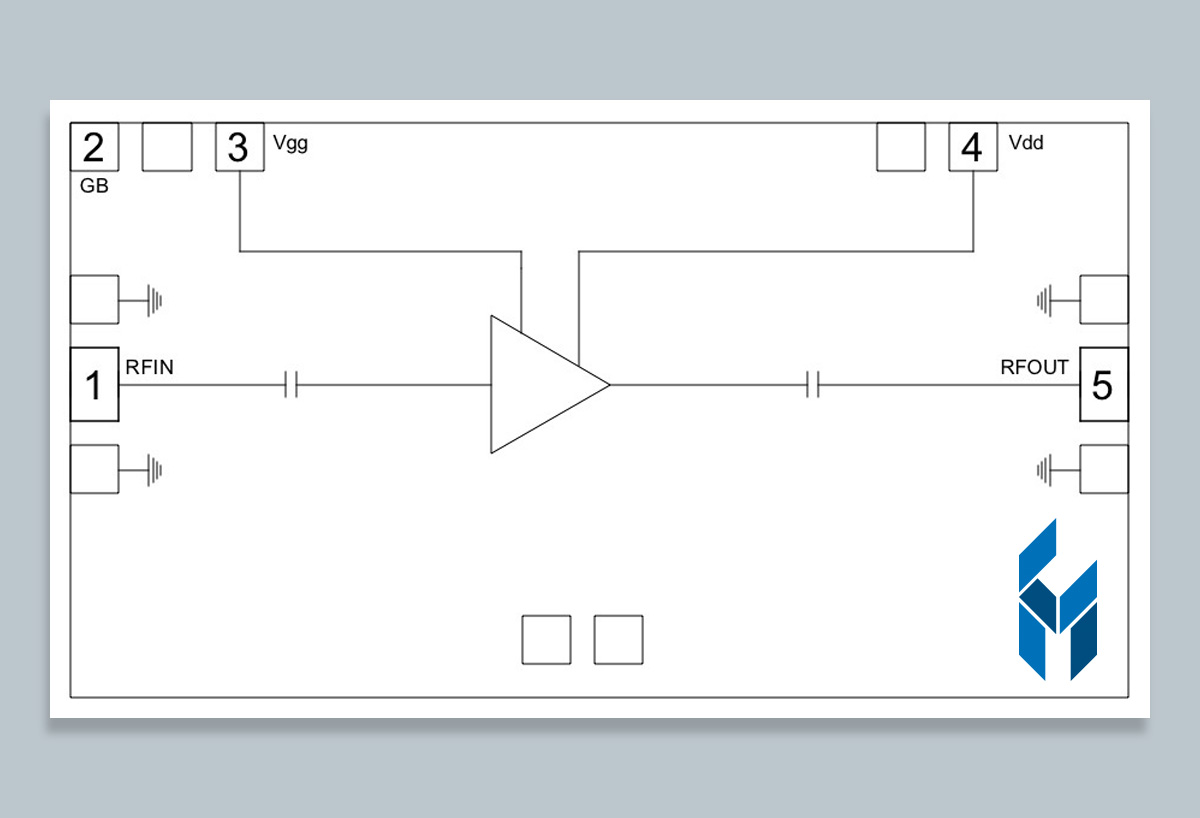

示意圖
參數
典型
頻率(GHz)
18 - 40
增益(dB)
17
噪聲系數(dB)
3.5
相位噪聲(dBc / Hz)
輸出P1dB(dBm)
8
輸出Psat(dBm)
9
OIP3(dBm)
17
偏置電壓Vdd / Vgg(V)
+3 / +3
偏置電流(mA)
33
