AD8000YRDZ/AD8000YCPZ-REEL超高速電流反饋型放大器 ADI現貨
發布時間：2019-02-14 15:49:40 瀏覽：1896
AD8000YRDZ/AD8000YCPZ-REEL是一款超高速、高性能、電流反饋型放大器。該放大器采用ADI公司專有超快速互補雙極性(XFCB)工藝制造，可實現1.5 GHz的小信號帶寬和4100 V/μs的壓擺率。
20 MHz時的無雜散動態范圍(SFDR)低至75 dBc，輸入電壓噪聲為1.6 nV/√Hz。AD8000可以驅動100 mA以上的負載電流，失真極低。該放大器可以采用+5 V至±6 V電源供電。這些特性使它非常適合包括高速儀器儀表在內的各種應用。
AD8000YRDZ/AD8000YCPZ-REEL的差分增益為0.02%，差分相位為0.01°，且0.1 dB平坦度為170 MHz。它具有出色的視頻規格特性，確保哪怕要求最高的視頻系統都具有優秀的保真度。
省電模式下，AD8000耗用的電源電流降至1.3 mA。該放大器采用小型8引腳LFCSP和8引腳SOIC兩種封裝。AD8000的額定工作溫度范圍為?40°C至+125°C擴展工業溫度范圍。AD8000的三通道版本(AD8003)正在開發中。
|
品牌
|
型號
|
貨期
|
庫存
|
|
ADI
|
AD8000YRDZ
AD8000YCPZ-REEL
|
1周
|
80
|
如若您需要購AD8000YRDZ/AD8000YCPZ-REEL，請點擊右側客服聯系我們！！！
應用
-
專業視頻設備
-
高速儀器儀表
-
視頻開關
-
中頻/射頻增益級
優勢和特點
-
高速
-
-3 dB帶寬：1500 MHz (G=+1)
-
全功率帶寬：650 MHz（G=+2， VO=2 V峰峰值）
-
壓擺率：4100 V/μs
-
0.1%建立時間：12 ns
-
出色的視頻特性
-
0.1 dB平坦度：170 MHz
-
差分增益：0.02%
-
差分相位：0.01°
-
輸出過驅恢復：22 ns
-
低噪聲：1.6 nV/√Hz輸入電壓噪聲
-
寬帶寬范圍內低失真
-
SFDR：75 dBc (20 MHz)
-
SFDR：62 dBc (50 MHz)
-
輸入失調電壓：1 mV（典型值）
-
高輸出電流：100 mA
-
寬電源電壓范圍：4.5 V至12 V
-
電源電流：13.5 mA
-
掉電模式

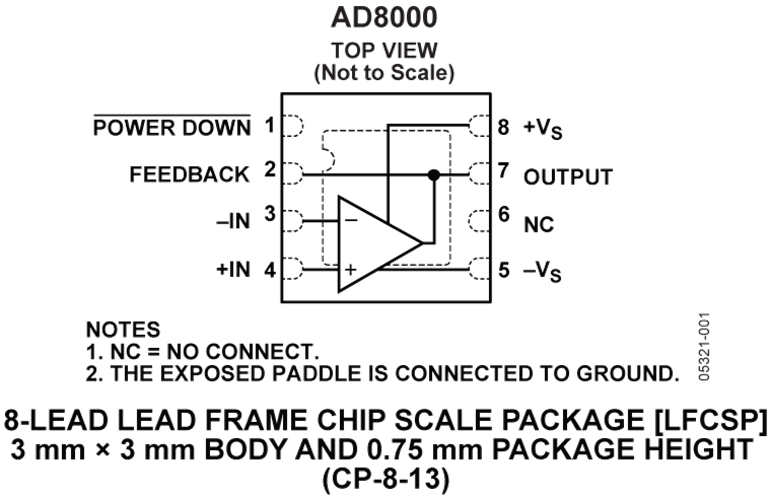

結構圖
